Kia Rio: Carroceria (interior y exterior) / puerta trasera

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / puerta trasera

Componentes y localización de los componentes

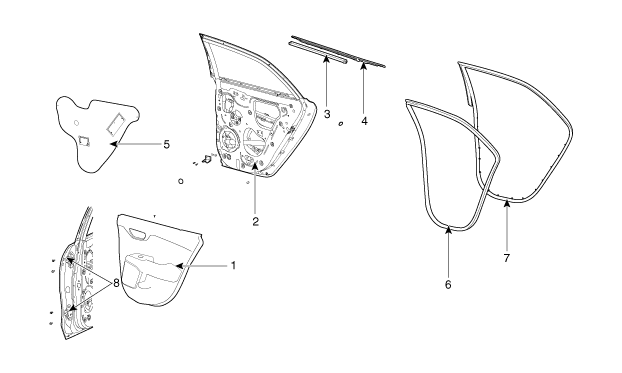

Componentes

1. Guarnecido de la puerta trasera completo
2. Puerta trasera completa
3. Burlete interior de la correa de la puerta trasera
4. Burlete exterior de la correa de la puerta trasera
5. Junta del guarnecido de la puerta trasera
6. Burlete lateral de la carrocería de la puerta trasera
7. Burlete lateral de la puerta trasera
8. Bisagra de la puerta trasera

Procedimientos de reparación
Ajuste

AJUSTE DEL CRISTAL



Compruebe que el canal de recorrido del cristal no está dañado o deteriorado, y cámbielo si es necesario.

1.

Desmonte el guarnecido de la puerta trasera.

(Consulte la puerta trasera - "Guarnecido de la puerta trasera")

2.

Desmonte el soporte de montaje del tirador de la puerta (A) tras aflojar los tornillos.

3.

Desconecte el conector del altavoz de la puerta trasera (A) y después extraiga los clips de montaje del cableado.

4.

Extraiga el sello del guarnecido de la puerta trasera (A).

5.

Con cuidado, mueva el cristal de la ventanilla de la puerta trasera (A) hasta que vea que aparecen los pernos de fijación del cristal y entonces aflójelos.

6.

Compruebe que el cristal se desplaza suavemente.

AJUSTE DE LA CERRADURA DE LA PUERTA



Asegúrese de que la puerta se cierra de forma segura sin tener que dar un portazo. Si es necesario, ajuste el pasador (A): Las tuercas de la cerradura son fijas. La cerradura se puede ajustar hacia arriba o hacia abajo, y hacia adentro o hacia afuera.

1.

Afloje los tornillos (B) lo suficiente para que se mueva el pestillo.

Par de apriete:

16,7 ~ 21,6 N.m (1,7 ~ 2,2 kgf.m, 12,3 ~ 15,9 lb·pie)

2.

Golpee el pestillo con un martillo de plástico para ajustar el pestillo. El pestillo no se moverá mucho, pero le producirá algún ajuste.

3.

Mantenga la manilla exterior hacia afuera y presione la puerta contra la carrocería para verificar que la cerradura ajusta correctamente. Si la puerta cierra correctamente, apriete los tornillos y vuelva a comprobar.

AJUSTE DE POSICIÓN DE LA PUERTA



Después de instalar la puerta, compruebe si el gancho se ajusta con los paneles adyacentes de la carrocería, y posteriormente si hay espacios iguales entre los ejes delantero trasero e inferior de la puerta y la carrocería. Compruebe que la puerta y los bordes de la carrocería son paralelos. Antes de ajustar, cambie los pernos de fijación.

1.

Compruebe que la puerta y los bordes de la carrocería son paralelos.

2.

Coloque el vehículo sobre una superficie lisa y firme cuando ajuste las puertas.

3.

Ajuste en las bisagras (A) :

Afloje los pernos de fijación de la puerta ligeramente, y mueva la puerta hacia adentro o hacia afuera hasta que esté al mismo nivel que la carrocería.

Afloje un poco los pernos de fijación de la bisagra, y mueva la puerta atrás y adelante, arriba o abajo, según sea necesario para igualar los huecos.

Coloque un paño de taller en el gato para evitar daños en la puerta al ajustarla.

Par de apriete:

(B) : 9,8 ~ 19,6 N.m (1,0 ~ 2,0 kgf.m, 7,2 ~ 14,5 lb-ft)

(C): 33,3 ~ 41,2 N.m (3,4 ~ 4,2 kgf.m, 24,6 ~ 30,4 lb·pie)

4.

Engrase las partes de giro de las bisagras indicadas por las flechas.

5.

Compruebe si se filtra agua.
