Kia Rio (YB): puerta trasera / Gancho de la puerta trasera

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / puerta trasera / Gancho de la puerta trasera

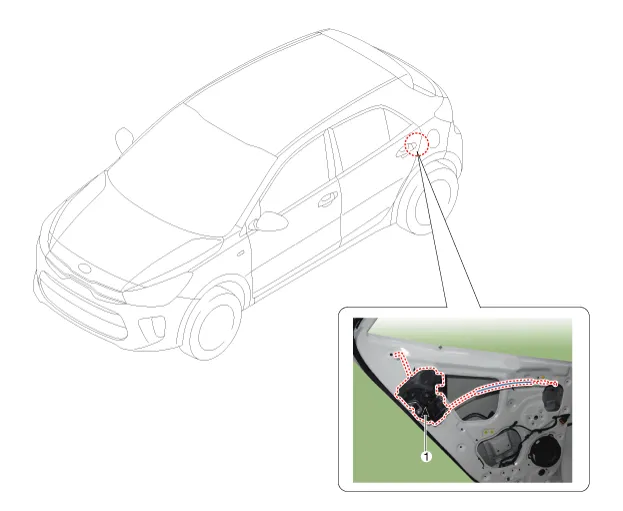

Componentes y localización de los componentes

LOCALIZACIÓN DE LOS COMPONENTES

1. Manilla de la puerta trasera

Procedimientos de reparación

Sustitución

Póngase guantes para proteger sus manos.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.	Desmonte la manilla interior de la puerta trasera. (Consulte la puerta trasera - "Manilla interior de la puerta trasera")

2.	Desmonte el cristal de la ventanilla de la puerta trasera. (Consulte la puerta trasera - "Cristal de la ventanilla de la puerta trasera")

3.	Desconecte el conector del pestillo de la puerta trasera (A).

4.	Afloje el pestillo de la puerta trasera y la barra de montaje de la base de la manilla trasera (A).

5.	Afloje los tornillos de montaje del pestillo de la puerta trasera (A).

6.	Retire el pestillo de la puerta trasera (A).

El montaje debe realizarse en el orden inverso al desmontaje.

•	Compruebe que el cristal funcione correctamente.

•	Compruebe posibles daños en el canal del cristal y cámbielo si es necesario.

•	Ajuste el cristal si es necesario.
