Kia Rio (YB): Limpia y lavaluneta trasera / Interruptor limpia trasero

Kia Rio (YB) Manual de Taller / Sistema eléctrico de la carrocería / Limpia y lavaluneta trasera / Interruptor limpia trasero

Procedimientos de reparación

Inspección

Comprobación del interruptor multifuncional

[Tipo BCM]
1.

Compruebe la continuidad entre los terminales y cada posición del interruptor como se indica abajo.

[Conducción a la izquierda]

INTERRUPTOR
Posición Int
Terminal del interruptor
Resistencia (Ω, ±3,5%)
INT. DE LIMPIAPARABRISAS DELANTERO
LAVADO
1,9
330
Off
∞
Intermitente (AUTO)
800
Bajo
1.800
alto
5.700
INTERR. LIMPIAPARABRISAS TRASERO
Off
9-16
∞
Bajo
910
alto
2.910

[Conducción a la derecha]

INTERRUPTOR
Posición Int
Terminal del interruptor
Resistencia (Ω, ±3,5%)
INT. DE LIMPIAPARABRISAS DELANTERO
LAVADO
3-16
330
Off
∞
Intermitente (AUTO)
800
Bajo
1.800
alto
5.700
INTERR. LIMPIAPARABRISAS TRASERO
Off
9-16
∞
Bajo
910
alto
2.910

Comprobación (Con KDS/GDS)

1.

Pueden diagnosticarse rápidamente fallos del sistema eléctrico de la carrocería con el sistema de diagnóstico del vehículo (KDS/GDS).

El sistema de diagnóstico (KDS/GDS) proporciona la siguiente información.

(1)

Autodiagnóstico: Comprobación del fallo y número de código (DCT)

(2)

Datos actuales: Comprobación del estado de los datos de entrada y salida del sistema

(3)

Prueba de actuación: Comprobación del estado de funcionamiento del sistema

(4)

Función adicional: Control de otras características incluyendo el ajuste de opciones del sistema y el ajuste del punto cero

2.

Seleccione el 'Modelo de vehículo' y 'Módulo de control de la carrocería (BCM)' a inspeccionar para comprobar el vehículo con el comprobador.

3.

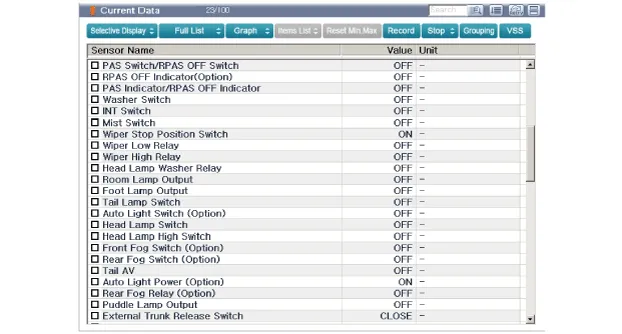

Seleccione el menú 'Current data" para buscar el estado actual de los datos de entrada y salida.

[Tipo Sin BCM]
1.

Compruebe la continuidad entre los terminales y cada posición del interruptor como se indica abajo.

Interruptor del limpialunetas trasero y del limpiaparabrisas

(IZQ)

(DCH)

    Procedimientos de reparación Inspección Motor limpia trasero 1. Quite el conector del motor de limpiaparabrisas trasero.

    Procedimientos de reparación Inspección 1. Con el motor del lavaparabrisas conectado al depósito de reserva, llene el depósito con agua.
