Kia Rio (YB): Sistema eléctrico de la carrocería / Techo solar
Componentes y localización de los componentes

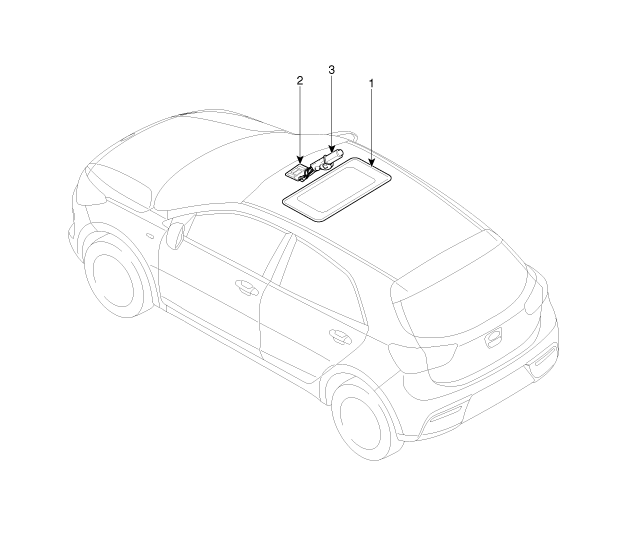

| LOCALIZACIÓN DE LOS COMPONENTES |
| 1. Techo solar 2. Interruptor del techo solar |
3. Motor y controlador del techo
solar |
Diagramas esquemáticos

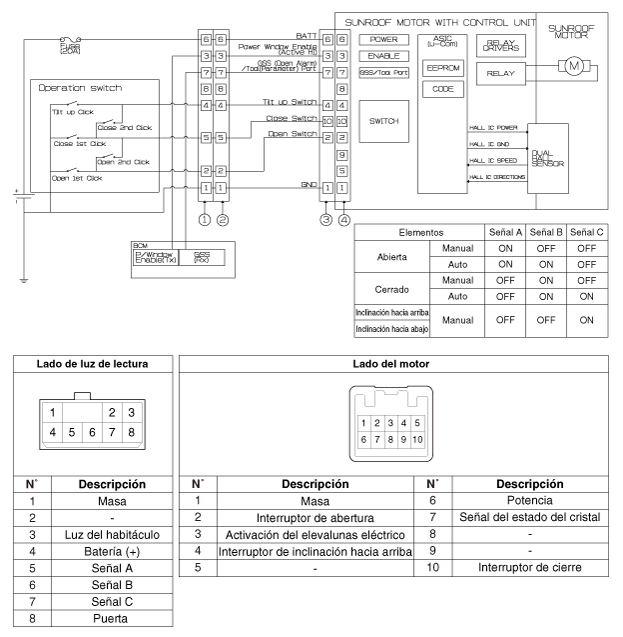

| Diagrama del circuito |
