Kia Rio (YB): Techo solar / Interruptor de techo solar

Kia Rio (YB) Manual de Taller / Sistema eléctrico de la carrocería / Techo solar / Interruptor de techo solar

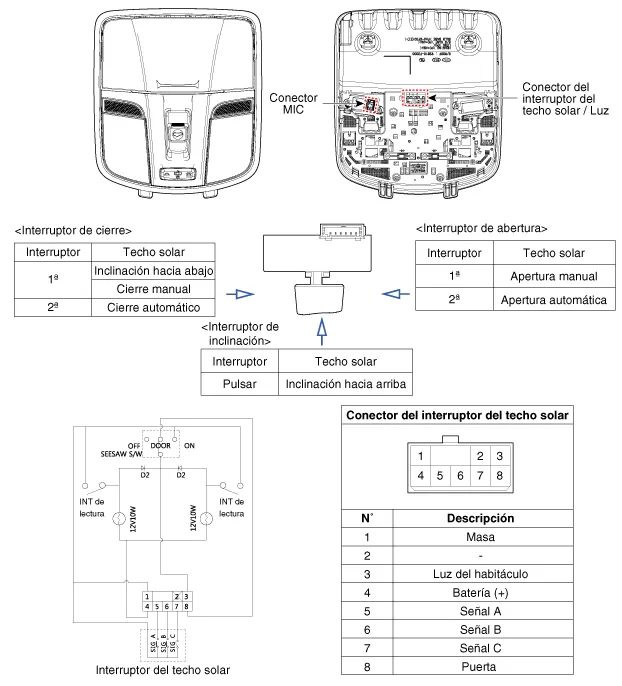

Componentes y localización de los componentes

Componentes

Procedimientos de reparación

Inspección

1.	Desconecte el terminal negativo (-) de la batería.

2.	Abra la cubierta de la lente de sol de la consola del techo y después desmonte los 2 tornillos que sujetan la consola del techo. Desconecte el conector de interruptor y el conector de la luz de lectura y luego extraiga la luz de la consola del techo (A).

3.	Compruebe la continuidad entre los terminales. Si la continuidad no es la especificada, cambie el interruptor del techo solar panorámico.

Extracción

1.	Desconecte el terminal negativo (-) de la batería.

2.	Desmonte la lámpara de consola del techo. (Consulte el Sistema de iluminación - "Luz de la consola de techo")

3.	Desmonte el mando del interruptor del techo solar (A).

4.	Desmonte la base de la bombilla del techo solar (A) tras aflojar los tornillos de montaje.

5.	Desmonte el conjunto del interruptor del techo solar (A) tras aflojar los tornillos de montaje.

Instalación

1.	Monte el conjunto del interruptor del techo solar.

2.	Monte la base de la bombilla del techo solar.

3.	Monte el mando del interruptor del techo solar.

4.	Monte la luz de la consola del techo.

5.	Conecte el terminal negativo (-) de la batería.
