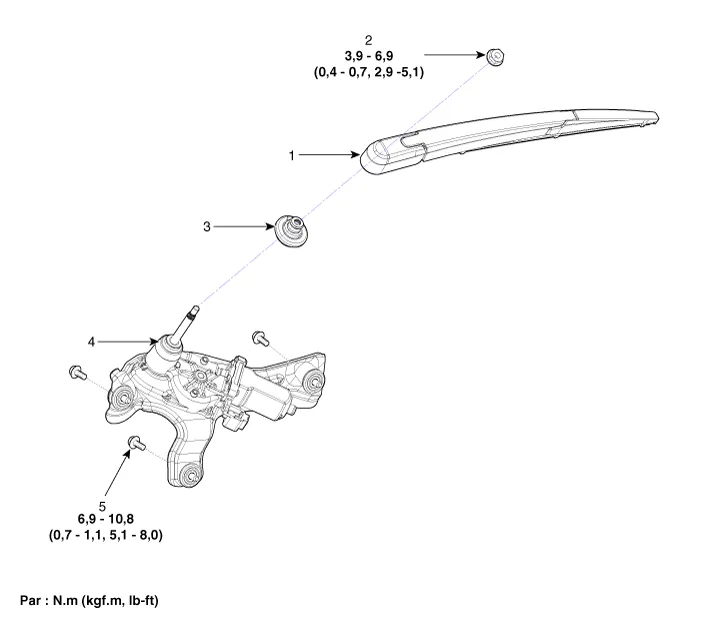

| LOCALIZACIÓN DE LOS COMPONENTES |

| 1 . Brazo y rasqueta del limpiaparabrisas
trasero 2 . Tuerca del brazo del limpiaparabrisas trasero 3 . Arandelas del limpiaparabrias trasero |
4 . Conjunto del motor del limpiaparabrisas
trasero 5 . Perno del motor del limpiaparabrisas trasero |
Procedimientos de reparación Inspección 1. Pueden diagnosticarse rápidamente fallos del sistema eléctrico de la carrocería con el sistema de diagnóstico del vehículo (KDS/GDS).
Procedimientos de reparación Inspección Motor limpia trasero 1. Quite el conector del motor de limpiaparabrisas trasero.
Descripción y operación Descripción El sensor de desempañado automático está instalado en el cristal del parabrisas delantero. El sensor de desempañado automático detecta humedad en el parabrisas. El módulo de control del aire acondicionado recibe señales del sensor y lleva a cabo la aspiración y eliminación de humed
Componentes y localización de los componentes Componentes FUNCIÓN DEL PASADOR DEL CONECTOR N° CONECTOR A CONECTOR B 1 Bajo Batería 2 Común Batería ISG 3 alto IL
