| Especificación |
|
Elemento |
Especificación |
|
Resistencia de la bobina (Ω) |
2,60 ~ 3,15 [20°C (68°F)] |
|
Corriente (A) |
Mín. 1,8 |
|
Frecuencia de impulsos (Hz) |
165 ~ 195 |
|
Voltaje abierto completo (V) |
8 ~ 16 |
| Descripción |
La válvula del regulador de presión del combustible está montada en la bomba de alta presión. Esta válvula controla la entrada de combustible (alimentación) del depósito de combustible a través del filtro de combustible.
Este sistema recibe el nombre de "Sistema de control de presión de combustible" y puede controlar de forma rápida y precisa la presión de combustible de acuerdo con las condiciones varias del motor, controlando la entrada de combustible.

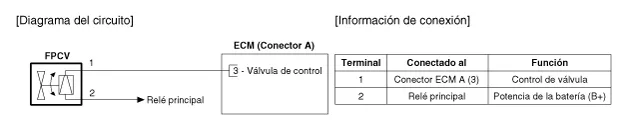

| Diagrama del circuito |

CONECTOR DEL MAZO DE CABLES

| Inspección |
| 1. |
Ponga el encendido en OFF, |
| 2. |
Desconecte el conector la válvula reguladora de presión de combustible. |
| 3. |
Mida la resistencia entre los terminales 1 y 2 de la válvula. |
| 4. |
Comrpuebe que la resistencia cumpla con la especificación.
|
| Extracción |
(Consulte "Bomba de combustible de alta presión" en este grupo.)
(Consulte "Sistema de suministro de combustible : Bomba de alta presión")
| Instalación |
(Consulte "Bomba de combustible de alta presión" en este grupo.)
| Forma de onda de señal |

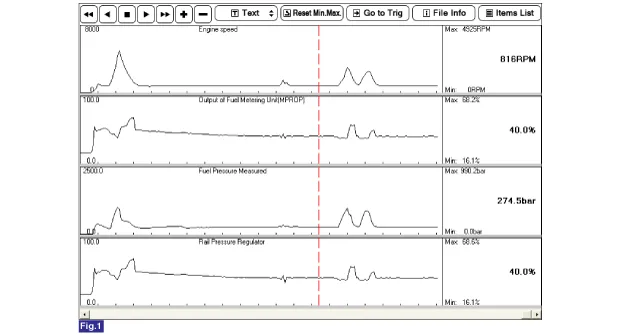

Fig.1) Forma de onda de la válvula del regulador de presión del combustible a ralentí.
