Descripción y operación

Descripción

El transductor de presión del A/A (APT)convierte el valor de presión de línea de alta presión en el valor de voltaje tras medirlo. Con el valor de voltaje convertido, el ECU del motor controla el ventilador de refrigeración activándolo en alta velocidad o baja velocidad. El ECU del motor para el funcionamiento del compresor cuando la temperatura de la línea del refrigerante es alta o baja de forma irregular para optimizar el sistema de aire acondicionado.

Procedimientos de reparación

Inspección

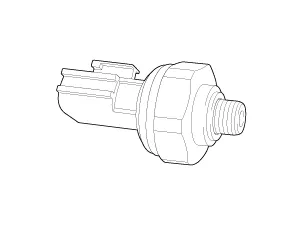

1.	Mida la presión del conducto de alta presión midiendo la salida de voltaje entre los terminales "1" y "2".

Compruebe el valor del voltaje para determinar si está dentro de la especificación.

Voltaje = 0,00878835 * Presión + 0,37081095

3.	Si el voltaje medido no se encuentra dentro de la especificación, cambie el transductor de presión del A/A.

Sustitución

1.	Desconecte el terminal negativo (-) de la batería.

2.	Recupere el refrigerante con una estación de recuperación / carga.

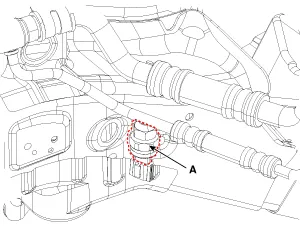

Desmonte el transductor de presión del aire acondicionado (A) desconectando el conector del transductor de presión del aire acondicionado.

Par de apriete : 10 - 12N·m (1,0 - 1,2kgf·m, 7,4 - 8,8lb·ft)
