| Especificación |
|
Elemento |
Especificación |
|
|
Margen de presión de combustible de alta presión |
barra |
0 ~ 2200 |
|
MPa |
0 ~ 220 |
|
|
kgf/cm² |
0 ~ 2243,4 |
|
|
Psi |
0 ~ 31908,3 |
|
|
Voltaje de alimentación (V) |
4,75 ~ 5,25 |
|
|
Corriente de alimentación (mA) |
12 ~ 15 |
|
| Descripción |
El Sensor de Presión de Raíl (RPS) está montado en el extremo del common raíl y mide la presión de combustible instántanea en el common raíl utilizando este diafragma. Detecta el elemento (dispositivo semiconductor) montado en el diafragma y convierte la presión del combustible a una señal eléctrica.

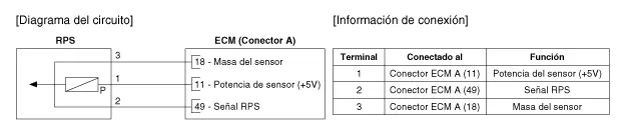

| Diagrama del circuito |

CONECTOR DEL MAZO DE CABLES

| Inspección |
| [Comprobación del sensor de presión del raíl] |
| 1. |

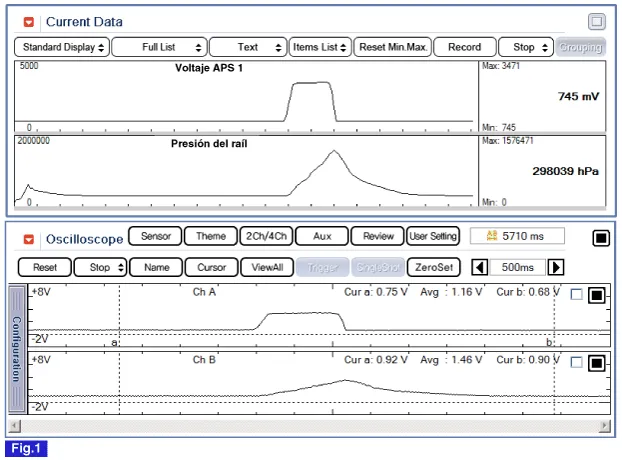

Compruebe la forma de onda y el voltaje del sensor de la posición del pedal del acelerador 1 y el sensor de la presión del raíl con el KDS/GDS.
Figura 1) La forma de onda del sensor 1 de posición del pedal del acelerador 1 y del sensor de presión del raíl. |
||||||||||||
| [Comprobación de la línea de presión alta en la presión de combustible (Ralentí)] |
| 1. |
Conecte el KDS/GDS a la toma de diagnóstico (DLC). |
| 2. |
Ralentice el motor hasta que la temperatura alcance la condición de funcionamiento normal. |
| 3. |
Desconecte todo el sistema eléctrico. (Faro, A/C, etc.) |
| 4. |

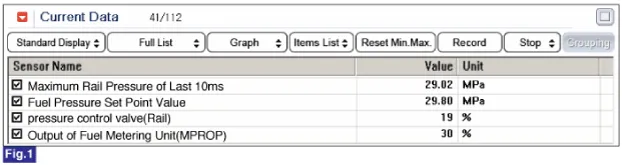

Compruebe la presión del raíl y la presión del raíl objetivo.
Figura 1) Compruebe la "presión del raíl" en ralentí tras calentar el motor. |
| 5. |
Compruebe otros sistemas de combustible si la presión del rail difiere de la presión del rail objetivo.
|
| 6. |
Compruebe otros sistemas de combustible si la válvula de control de presión del rail no está dentro de la especificación.
|
| [Comprobación de la línea de presión alta en la presión de combustible (Aceleración)] |
| 1. |
Conecte el KDS/GDS a la toma de diagnóstico (DLC). |
| 2. |
Ralentice el motor hasta que la temperatura alcance la condición de funcionamiento normal. |
| 3. |
Desconecte todo el sistema eléctrico. (Faro, A/C, etc.) |
| 4. |

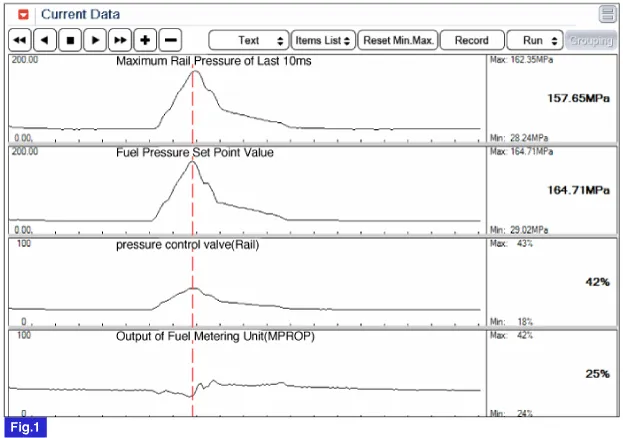

Compruebe los siguientes elementos.
Figura 1) En condición de aceleración o desaceleración, el ciclo de rendimiento de la "presión del raíl", "presión del raíl objetivo", "controlador de presión de combustible (raíl)", "controlador de presión de combustible (bomba)"
|
||||||||||||||||||||||||||||||||||
| FORMA DE ONDO |

Figura 1) La forma de onda del APS 1 y el RPS. Muestra que la salida RPS aumenta ante una aceleración repentina.
Características técnicas Especificación Elemento Especificación Impulso de salida (V) alto 5 Bajo 0 Entrehierro [mm (in.
