Kia Rio (YB): Sistema de advertencia de salida del carril (LDWS) / Unidad del sistema de advertencia de salida del carril (LDWS)

Kia Rio (YB) Manual de Taller / Sistema eléctrico de la carrocería / Sistema de advertencia de salida del carril (LDWS) / Unidad del sistema de advertencia de salida del carril (LDWS)

Componentes y localización de los componentes

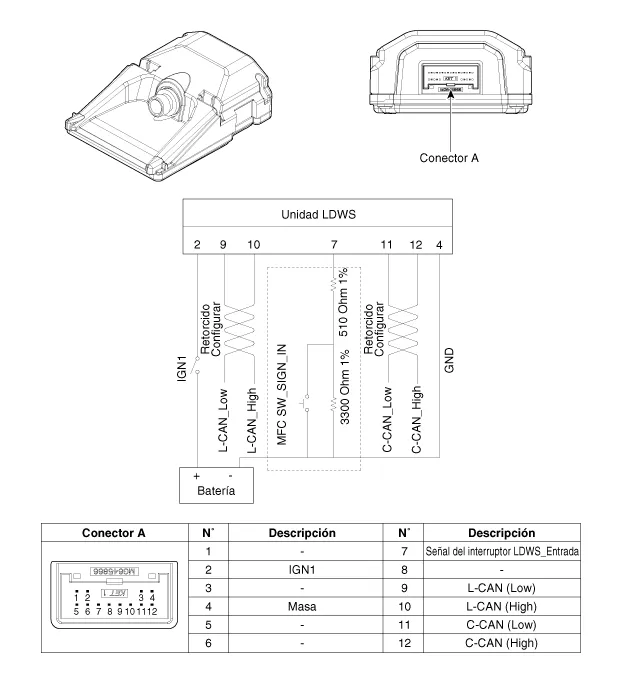

Componentes

Procedimientos de reparación

Extracción

Al cambiar el interruptor LDWS, compruebe que la marca del símbolo en el panel de instrumentos funcione correctamente pulsando el interruptor ON/OFF.

1.	Desconecte el terminal negativo (-) de la batería.

2.	Con un destornillador o desmontador, retire la cubierta del cableado del retrovisor (A).

3.	Desconecte el conector de la unidad LDWS (A).

4.	Desmonte la unidad del LDWS (B) extrayendo los pasadores de bloqueo (A).

Instalación

1.	Monte la unidad LDWS.

2.	Conecte los conectores de la unidad de LDWS.

3.	Monte la cubierta del cableado del retrovisor.

4.	Conecte el terminal negativo (-) de la batería.
