Kia Rio: Sistema lubricacion / Indicador y tubo del nivel de aceite

Kia Rio (YB) Manual de Taller / Mantenimiento / Sistema lubricacion / Indicador y tubo del nivel de aceite

Componentes y localización de los componentes

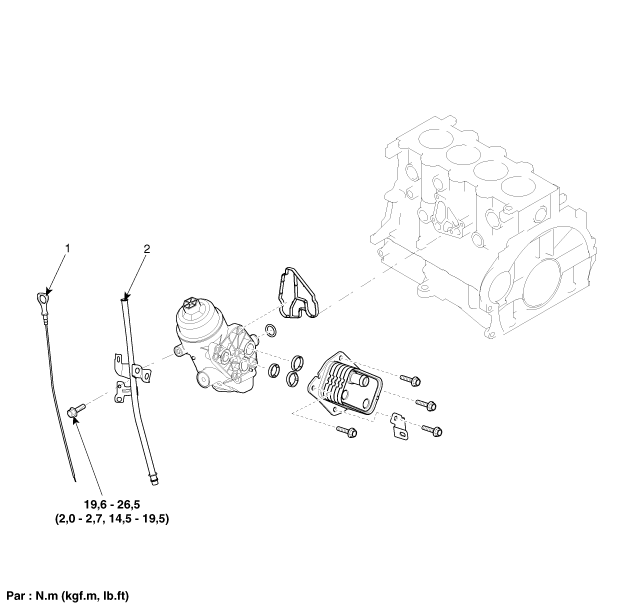

Componentes

1. Indicador de nivel de aceite

2. Guía del indicador de nivel de aceite

Procedimientos de reparación

Desmontaje y montaje

1.	Desmonte el indicador de nivel de aceite (A).

2.	Desconecte los pasadores (B).

Desmonte la guía del indicador de nivel de aceite (C).

Par de apriete:

19,6 ~ 26,5 N·m (2,0 ~ 2,7 kgf·m, 14,5 ~ 19,5 lb-pie)

4.	El montaje debe realizarse en el orden inverso al desmontaje.
