Kia Rio: Sistema de control del cambio manual / Eje de control completo

Kia Rio (YB) Manual de Taller / Sistema de cambio manual / Sistema de control del cambio manual / Eje de control completo

Componentes y localización de los componentes

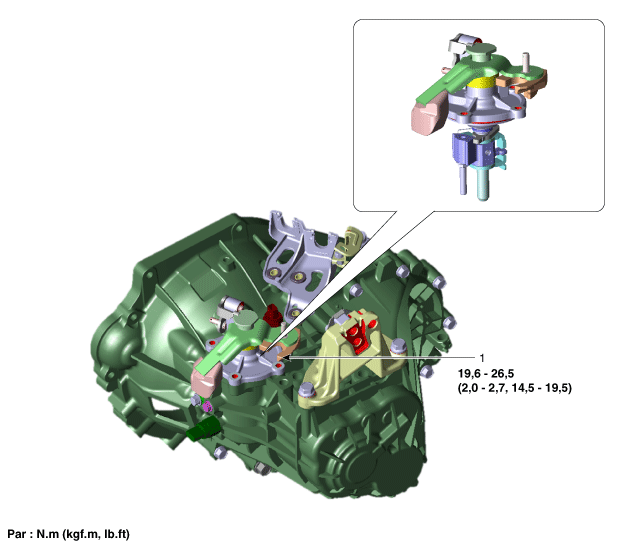

Localización de los componentes

1. Control de cambio completo

Procedimientos de reparación
Extracción
1.

Cambie la marcha a "N".

2.

Desmonte el conjunto del purificador de aire.

(Consulte el sistema mecánico del motor - "Filtro de aire")

3.

Extraiga la batería y la bandeja de la batería.

(Consulte el sistema eléctrico del motor - "Batería")

4.

Desmonte el cable de control (B) del pasador de la palanca de control tras desmontar los pasadores (A).

5.

Retire el conjunto del eje de control (A) después de aflojar los pernos.

Par de apriete:

19,6 ~ 26,5 N·m (2,0 ~ 2,7 kgf·m, 14,5 ~ 19,5 lb-pie)

Instalación
1.

El montaje debe realizarse en el orden inverso al desmontaje.



Monte el conjunto del eje de control tras fijar el estado neutro.

Aplique el sellante en la superficie de contacto de la transmisión y el eje de control.

Sellador especificado:Adhesivos anaeróbicos para la brida
