Kia Rio (YB): Sistema auxiliar de estacionamiento trasero / Sensor Auxiliar de Estacionamiento

Kia Rio (YB) Manual de Taller / Sistema eléctrico de la carrocería / Sistema auxiliar de estacionamiento trasero / Sensor Auxiliar de Estacionamiento

Componentes y localización de los componentes

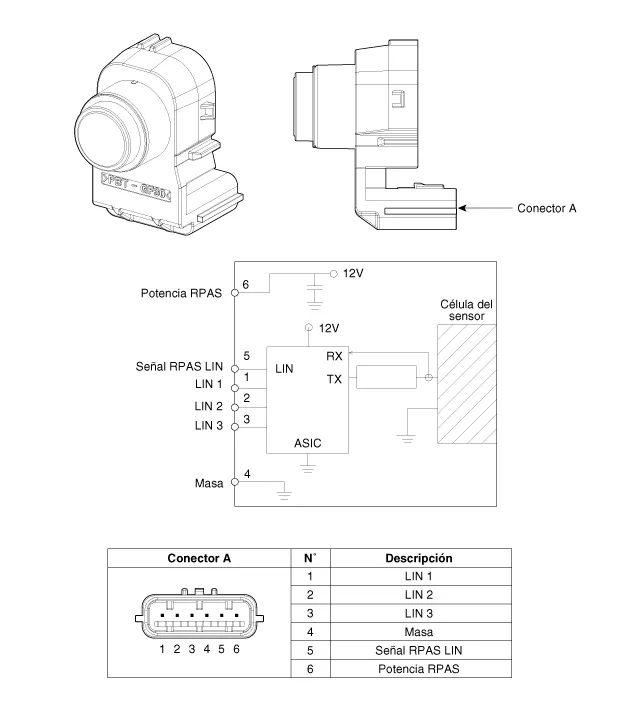

Componentes

Procedimientos de reparación

Extracción

1.	Desconecte el terminal negativo (-) de la batería.

2.	Retire el conjunto del parachoques trasero. (Consulte "Carrocería : Conjunto del parachoques trasero")

3.	Desconecte el conector (A) del sensor ultrasónico.

4.	Tire del sensor ultrasónico hacia fuera (A) abriendo el soporte del sensor (B).

Instalación

1.	Monte el sensor ultrasónico y el conector.

2.	Monte el conjunto del parachoques trasero.

3.	Conecte el terminal negativo (-) de la batería.
