Kia Rio (YB): Carroceria (interior y exterior) / COMPONENTES

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / COMPONENTES

Componentes y localización de los componentes

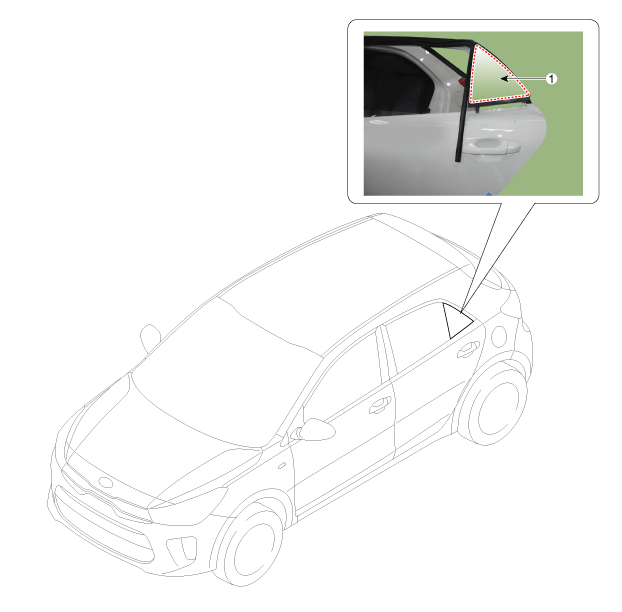

LOCALIZACIÓN DE LOS COMPONENTES

1. Cristal fijo lateral

Procedimientos de reparación

Sustitución

1.	Baje el cristal de la ventanilla de la puerta trasera pulsando el interruptor de la ventanilla eléctrica.

2.	Desmonte el guarnecido de la puerta trasera. (Consulte la puerta trasera - "Guarnecido de la puerta trasera")

3.	Desmonte el soporte de montaje del tirador de la puerta (A) tras aflojar los tornillos.

4.	Desconecte el conector del altavoz de la puerta delantera (A) y después extraiga los clips de montaje del cableado.

5.	Extraiga el sello del guarnecido de la puerta delantera (A).

6.	Extraiga el burlete interior de la correa de la puerta delantera (A).

7.	Extraiga el burlete exterior de la correa de la puerta delantera (A).

8.	Separe el burlete lateral de la puerta (A).

9.	Afloje los tornillos y pernos de montaje.

10.	Extraiga la moldura y el cristal fijo lateral (A).

11.	Extraiga la moldura de la puerta trasera (A).

12.	Retire el cristal fijo del lateral trasero (A).

13.

El montaje debe realizarse en el orden inverso al desmontaje.

•	Asegúrese de que el conector está conectado correctamente.

•	Asegure los bloqueos y desbloqueos de la puerta y que se abra y se cierre correctamente.

•	Cambie los clips que estén dañados.
