Descripción y operación

Descripción

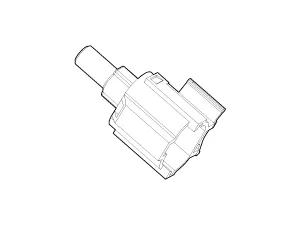

El sensor de temperatura ambiente, situado en el soporte central del condensador, detecta la temperatura ambiente del aire. Si es un termistor de tipo negativo; la resistencia aumentará con temperaturas inferiores, y disminuirá con temperaturas superiores.

La salida del sensor será usada para el control de temperatura de descarga, el control de la puerta de regulación de temperatura, el control de nivel del motor del sopolador y el control de la humedad del interior del vehículo.

Si la temperatura ambiente es inferior a 1,0°C (33,8 °F), el compresor del A/C se detendrá. El compresor se accionará manualmente

Procedimientos de reparación

Inspección

1.	Apague el interruptor de encendido.

2.	Desconecte el sensor de temp. ambiente.

Compruebe si la resistencia del sensor de la temperatura ambiente entre los terminales “+” y “-” varía al cambiar la temperatura del sensor de temperatura ambiente.

Especificación

Temperatura ambiente [?(?)]	Resistencia [kΩ]	VOLTAJE (V)
-30 (-22)	507	4.72
-20 (-4)	284,5	4.522
-10 (14)	164,2	4.225
0 (32)	97,5	3.821
10 (50)	59,6	3.322
20 (68)	37,46	2.772
30 (86)	24,18	2.227
40 (104)	16	1.735
50 (122)	10,83	1.323

4.	Si la resistencia medida no se encuentra dentro de la especificación, sustituya el sensor de temperatura ambiente por uno que se encuentre en buen estado y compruebe que funciona correctamente.

5.	Si el problema se corrije, cambie el sensor de temperatura ambiente.

Sustitución

1.	Desconecte el terminal negativo (-) de la batería.

2.	Desmonte el parachoques delantero. (Consulte "Carrocería : Desde el conjunto del parachoques")

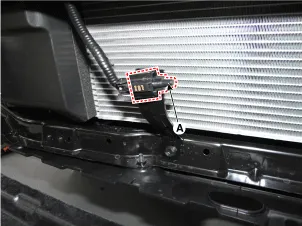

3.	Desconecte el conector del sensor de temperatura ambiente (A).

4.	Desmonte el sensor de temperatura ambiente (A).

5.	Para el montaje, siga el orden inverso al desmontaje.
