Kia Rio: Sistema distribucion / Cadena de distribución

Kia Rio (YB) Manual de Taller / Mantenimiento / Sistema distribucion / Cadena de distribución

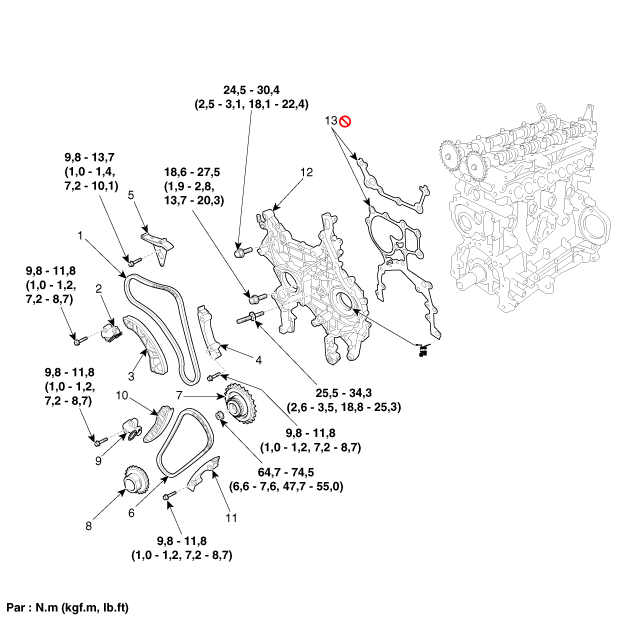

Componentes y localización de los componentes
Componentes

1. Cadena de distribución “C”
2. Autotensionador de la cadena de la distribución "C"
3. Palanca de la cadena de distribución “C”
4. Guía de cadena de distribución "1"
5. Guía de cadena de distribución "2"
6. Cadena de distribución "A"
7. Rueda dentada de la bomba de alta presión
8. Rueda dentada del cigüeñal
9. Autotensor de la cadena de distribución "A"
10. Palanca de la cadena de distribución “A”
11. Guía de cadena de distribución "1"
12. Caja de la cadena de distribución
13. Junta de la carcasa de la cadena de distribución

Procedimientos de reparación
Extracción
1.

Gire la polea del amortiguador del cigüeñal y alinee su ranura como muestran las imágenes siguientes. (Posición TDC de compresión del cilindro N° 1)

2.

Desmonte la cubierta de la cadena de distribución.

(Consulte el sistema de distribución - "Tapa de la cadena de distribución")

3.

Desmonte la guía del indicador de nivel de aceite.

(Consulte el sistema de lubricación- "Conducto e indicador del nivel de aceite")

4.

Desmonte el tensor automático de la cadena de distribución "C" (A).



Antes de extraer el auto tensor, instale una clavija de fijación (B) (cable de acero de 2,5 mm) después de comprimir el tensionador.

5.

Desmonte la palanca de la cadena de distribución "C" (A) y la guía de la cadena de distribución "1" (B).

6.

Desmonte la guía de la cadena de distribución "2" (A).

7.

Desmonte la cadena de distribución "C" (A).

8.

Desmonte el tensor automático de la cadena de distribución "A" (A).



Antes de extraer el auto tensor, instale una clavija de fijación (B) (cable de acero de 2,5 mm) después de comprimir el tensionador.

9.

Desmonte la palanca de la cadena de distribución "A" (A) y la guía de la cadena de distribución "1" (B).

10.

Extraiga la rueda dentada de la bomba de alta presión.

(1)

Extraiga la tuerca de la rueda dentada de la bomba de alta presión (A).

(2)

Monte el tope de la rueda dentada (A) de la herramienta especial (desmontador de la bomba de alta presión, 09331-1A010).

(3)

Haga girar el perno (B) de la herramienta especial en sentido horario hasta que la rueda dentada de la bomba de alta presión se expulse.

11.

Desmonte la cadena de distribución "A" (A) con la rueda dentada de la bomba de alta presión (B) y la rueda dentada del cigüeñal (C).

12.

Retire la bomba de aceite.

(Consulte el sistema de refrigeración - "Bomba de agua")

13.

Retire la bomba de combustible de alta presión de la carcasa de la cadena de distribución.

(1)

Retire los pernos de montaje de la bomba de combustible de alta presión (A).

(2)

Monte la herramienta especial (desmontador de la bomba de alta presión, 09331-1A010) en la carcasa de la cadena de distribución.

(3)

Fije el desmontador de la bomba de combustible de alta presión (n° de herramienta especial: 09331-2A010) y el tope de la rueda dentada con dos pernos de fijación (B).

(4)

Haga girar el perno (A) de la herramienta especial en sentido horario hasta que la rueda dentada de la bomba de alta presión se expulse.

14.

Retire el capó del accesorio del soporte del motor del gancho de suspensión del motor.

(1)

Coloque el gato en la placa de apoyo.

(2)

Retire el capó del accesorio del soporte del motor del gancho de suspensión del motor.

15.

Desmonte el perno de fijación del colector de admisión (A).

16.

Desmonte la carcasa de la cadena de distribución (C).

17.

Extraiga las juntas de la caja de la cadena de distribución (A).

Inspección

RUEDAS DENTADAS, TENSOR DE CADENA, GUÍA DE CADENA, BRAZO DE TENSOR DE CADENA

1.

Compruebe posibles desgastes anormales, grietas o daños en la rueda dentrada del CVVT y la rueda dentada del cigüeñal. Sustituya si es necesario.

2.

Compruebe en el brazo tensor y la guía de cadena posibles desgastes anormales, grietas o daños. Sustituya si es necesario.

3.

Compruebe que el pistón del tensor se desplaza suavemente.

Instalación
1.

Monte las juntas de la caja de la cadena de distribución (A).

2.

Monte la caja de la cadena de distribución (A).

Par de apriete

Perno (B):

24,5 ~ 30,4 N·m (2,5 ~ 3,1 kgf·m, 18,1 ~ 22,4 lb·pie)

Perno (C):

18,6 ~ 27,5 N.m (1,9 ~ 2,8 kgf.m, 13,7 ~ 20,3 lb-ft)

Perno (D):

25.5 ~ 34.3 N.m (2.6 ~ 3.5 kgf.m, 18.8 ~ 25.3 lb-ft)



No presione la junta que sobresale por la cara inferior de la cadena de distribución y la placa de descanso después de montar la junta inferior.

3.

Monte el perno de fijación del colector de admisión (A).

Par de apriete:

6,9 ~ 10,8 N.m (0,7 ~ 1,1 kgf.m, 5,1 ~ 8,0 lb·pie)

4.

Sustituya el capó del accesorio del soporte del motor del gancho de suspensión del motor.

(1)

Sustituya el capó del accesorio del soporte del motor del gancho de suspensión del motor.

(2)

Retire el gato de la placa de apoyo.

5.

Monte la bomba de agua.

(Consulte el sistema de refrigeración - "Bomba de agua")

6.

Monte los pernos de la bomba de combustible de alta presión (B) y conecte los tubos de combustible (A).

Par de apriete:

19,6 ~ 25,5 N·m (2,0 ~ 2,6 kgf·m, 14,5 ~ 18,8 lb·pie)

7.

Alinee la chaveta de la rueda dentada del cigüeñal con la marca de la carcasa de la cadena de distribución. Tras ello, coloque el pistón del cilindro N° 1 en el centro muerto superior de la carrera de compresión.

8.

Después monte la cadena de distribución "A" con la rueda dentada de la bomba de alta presión (B) instalada en la rueda dentada del cigüeñal (C), y monte la rueda dentada de la bomba de alta presión en el eje de la bomba de alta presión.



La marca de la rueda dentada de la bomba de alta presión debe estar alineada con la marca de la carcasa de la cadena de distribución.

La marca de distribución de cada rueda dentada debe coincidir con la marca de distribución (color) de la cadena de distribución durante el montaje de la cadena de distribución.



Aplique aceite de motor a la superficie radial (A) de la cadena de distribución antes de montar la rueda dentada de la bomba de alta presión.

9.

Apriete previamente la tuerca de la rueda dentada de la bomba de alta presión (A).

10.

Monte la palanca de la cadena de distribución "A" (A) y la guía de la cadena de distribución "1" (B).

Par de apriete:

9,8 ~ 11,8 Nm (1,0 ~ 1,2 kgf·m, 7,2 ~ 8,7 lb·pie)

11.

Monte el autotensor (A) de la cadena de distribución "A" y extraiga el pasador (B).

Par de apriete:

9,8 ~ 11,8 Nm (1,0 ~ 1,2 kgf·m, 7,2 ~ 8,7 lb·pie)

12.

Alinee la marca (A) de la rueda dentada del cigüeñal con la línea vertical central del cigüeñal.

13.

Monte la cadena de distribución "C" (A) en el siguiente procedimiento.

Rueda dentada de la bomba de alta presión → rueda dentada del árbol de levas izquierdo → rueda dentada del árbol de levas derecho



La marca de distribución de cada rueda dentada debe coincidir con la marca de distribución (color) de la cadena de distribución durante el montaje de la cadena de distribución como muestra la ilustración siguiente.

14.

Monte la guía de la cadena de distribución "2" (A).

Par de apriete:

9,8 ~ 13,7 N·m (1,0 ~ 1,4 kgf·m, 7,2 ~ 10,1 lb·ft)

15.

Monte la palanca de la cadena de distribución "C" (A) y la guía de la cadena de distribución "1" (B).

Par de apriete:

9,8 ~ 11,8 Nm (1,0 ~ 1,2 kgf·m, 7,2 ~ 8,7 lb·pie)

16.

Monte el autotensor (A) de la cadena de distribución "C" y extraiga el pasador (B).

Par de apriete:

9,8 ~ 11,8 Nm (1,0 ~ 1,2 kgf·m, 7,2 ~ 8,7 lb·pie)

17.

Apriete la tuerca de la rueda dentada de la bomba de alta presión (A) al par de apriete especificado.

Par de apriete:

64,7 ~ 74,5 N.m (6,6 ~ 7,6 kgf.m, 47,7 ~ 55,0 lb-ft)



Utilice la herramienta especial (tope del engranaje del anillo, 09231-2B100) (A) para apretar la tuerca de la rueda dentada de la bomba de alta presión.

18.

Monte las piezas restantes en el orden inverso al de desmontaje.
