Componentes y localización de los componentes

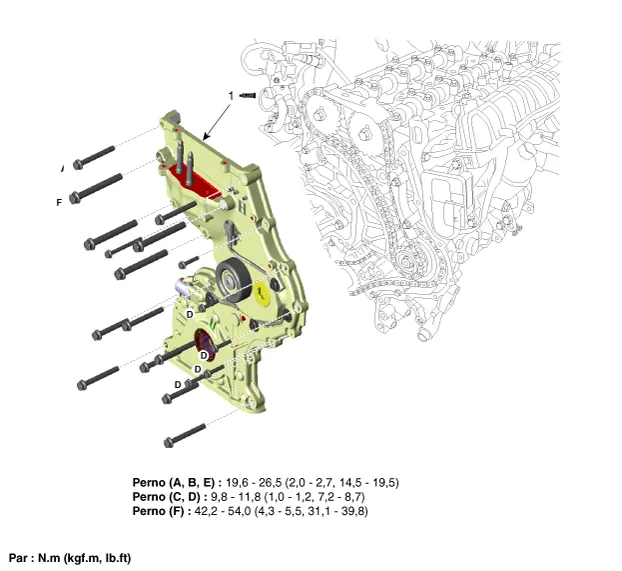

Componentes

1. Cubierta de la cadena de distribución

Procedimientos de reparación

Extracción

Este procedimiento no requiere la extracción del motor.

•	Use fundas de protección de los guardabarros para evitar dañar las superficies pintadas.

•	Para evitar daños, desconecte con cuidado los conectores del cableado sujetándolos por la parte del conector.

Marque todos los cables y mangueras para poder conectarlos correctamente.

1.	Desmonte la cubierta del motor.

2.	Desconecte el terminal negativo de la batería.

3.	Desmonte la cubierta de la culata. (Consulte el Conjunto de la culata - "Tapa de la culata")

4.	Desconecte el cable positivo de la batería (A) y desmonte la caja diesel (B).

5.	Extraiga la rueda delantera lateral derecha.

6.	Desmonte la cubierta inferior del compartimento del motor. (Consulte el Conjunto del motor y la transmisión - "Cubierta inferior del compartimento del motor")

7.	Desmonte la protección de la rueda delantera DCH. (Consulte el grupo de Carrocería (interior y exterior) - "Guardabarros de la rueda delantera")

8.	Desmonte la correa de transmisión. (Consulte Sistema de la correa de accionamiento - "Correa de accionamiento ")

9.	Desmonte la polea de la bomba de aceite. (Consulte el sistema de refrigeración - "Bomba de agua")

10.	Desmonte el engranaje (n°1, n°2). (Consulte Sistema del cinturón del conductor - "Ralentí")

11.	Desmonte el autotensor de la correa de transmisión. (Consulte Sistema del cinturón del conductor - "Tensor del cinturón del conductor")

12.	Desmonte la polea de amortiguación del cigüeñal. (Consulte Sistema del cinturón del conductor - "Polea de amortiguación del cigüeñal")

13.	Desmonte el compresor A/C. (Consulte calefacción, ventilación y aire acondicionado - "Compresor")

14.	Colocar el puente de fijación del motor. (Consulte "Sistema de la transmisión manual: Herramientas especiales de servicio")

15.	Desmonte el soporte de la barra de rodillos y el soporte de montaje de la barra de rodillos. (Consulte el conjunto del motor y la transmisión - "Montaje del motor")

16.	Desmonte el cárter de aceite y el filtro de aceite. (Consulte el sistema de lubricación - "Cárter de aceite")

17.	Desmonte el soporte de fijación del motor. (Consulte el conjunto del motor y la transmisión - "Montaje del motor")

18.

Desmonte la cubierta de la cadena de distribución (A).

•	Retire bien los residuos de sellante y aceite de la superficie sellante después de desmontar la cubierta de la cadena y el cárter del aceite. (Si hay impurezas en la superficie sellante podrían producirse fugas de aceite después del montaje incluso tras aplicar sellante.)

•	No desmonte la bomba de aceite (A) de la cubierta de la cadena de distribución porque se suministra como conjunto de la cubierta de la cadena de distribución y bomba de aceite.

Instalación

Aplique junta líquida uniformemente sobre la superficie de contacto de la cubierta de la cadena de distribución.

•	Junta líquida estándar : LOCTITE 5900, LOCTITE 5900H, THREE BOND 1217H

•	Compruebe que las superficies de acoplamiento están limpias y secas antes de aplicar la junta líquida.

•	Monte la cubierta de la cadena de distribución cinco minutos después de haber aplicado la junta líquida.

•	Aplique junta líquida en una tira de 3 mm de ancho sin interrupción.

Monte la cubierta de la cadena de distribución (A).

Par de apriete

Perno (B, C, F) :

19,6 ~ 26,5 N·m (2,0 ~ 2,7 kgf·m, 14,5 ~ 19,5 lb-pie)

Perno (D, E):

9,8 ~ 11,8 Nm (1,0 ~ 1,2 kgf·m, 7,2 ~ 8,7 lb·pie)

Perno (G):

42,2 ~ 54,0 N.m (4,3 ~ 5,5 kgf.m, 31,1 ~ 39,8 lb·pie)

3.	Monte las piezas restantes en el orden inverso al desmontaje.
