Kia Rio: Sistema de control del cambio manual / Cable de control

Kia Rio (YB) Manual de Taller / Sistema de cambio manual / Sistema de control del cambio manual / Cable de control

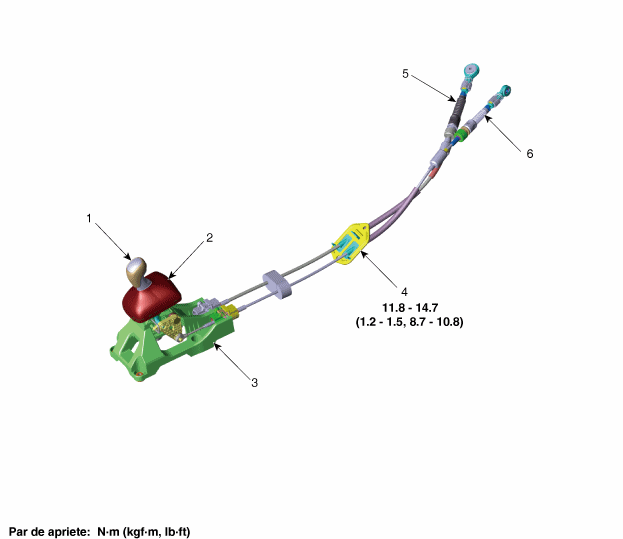

Componentes y localización de los componentes

Componentes

1. Mando
2. Fundas
3. Conjunto de la palanca de cambios

4. Retenedor
5. Cable de cambio
6. Cable de selección

Procedimientos de reparación

Extracción

1.	Mueva la palanca de cambios a la 4ª marcha.

2.	Desmonte el conjunto del purificador de aire. (Consulte el sistema mecánico del motor - "Filtro de aire")

3.	Extraiga la batería y la bandeja de la batería. (Consulte el sistema eléctrico del motor - "Batería")

Desmonte el cable de control.

(1)	Retire el cable de control del eje de control tras extraer los pasadores elásticos (A).

(2)	Retire el cable de control (B) del soporte (C).

5.	Retire el conjunto de la consola del piso. (Consulte Carrocería - "Conjunto de la consola del suelo")

6.	Desmonte el pasador elástico (A) y luego desmonte el cable de selección del pasador de la palanca de cambios.

7.	Desmonte el cable de cambio (A).

8.	Desmonte las tomas del cable (A) de la palanca de cambios.

9.	Desmonte el retén del cable de cambio (A) tras aflojar las tuercas (B). Luego, desmonte el cable de cambio empujándolo hacia el interior del vehículo.

Instalación

Monte el retenedor del cable de cambio (A) apretando las tuercas (B).

Par de apriete:

11,8 ~ 14,7 N.m (1,2 ~ 1,5 kgf.m, 8,7 ~ 10,8 lb·pie)

2.	Monte los conectores del cable (A).

Monte el cable de cambio (A).

Materias que requieren atención al montar el cable de cambio.

1)	Empuje el extremo del cable hacia la barra de la palanca de cambio aguantándolo con el dedo.

2)	Sujetando el lado del extremo del ojal del cable o el vástago del cable, empuje la barra de la palanca de cambios hacia el extremo del ojal del cable de cambios hasta que se oiga un clic.

3)	Después del montaje, asegúrese de que se extrae esta pieza.

4.	Monte el cable de selección en el pasador de la palanca e inserte el pasador elástico (A).

5.	Compruebe que la palanca de cambios y el eje de control estén colocados en la posición "4ª" y después monte el pasador de fijación de la 4ª marcha (A).

Monte el cable de control.

(1)	Tras tirar del soporte (A) en dirección a "P", tire del bloqueo (B) en dirección a "F".

(2)	Inserte los pasadores elásticos (A) tras montar el cable de control (B).

(3)	Presione el bloqueo (C) tras instalar el cable de control en el eje de control.

(4)	Extraiga el 4ª pasador de fijación (A).

7.	Compruebe el funcionamiento correcto de la palanca del eje de control al accionar la misma (1ª, 2ª, 3ª, 4ª, 5ª, 6ª marcha y marcha atrás).

8.	Monte la batería y la bandeja de la batería. (Consulte el sistema eléctrico del motor - "Batería")

9.	Monte el conjunto del purificador de aire. (Consulte el sistema mecánico del motor - "Filtro de aire")

10.	Monte el conjunto de la consola del suelo. (Consulte Carrocería - "Conjunto de la consola del suelo")
