Kia Rio (YB): Conjunto del Interruptor de Encendido / Interruptor de ingnition

Kia Rio (YB) Manual de Taller / Sistema eléctrico de la carrocería / Conjunto del Interruptor de Encendido / Interruptor de ingnition

Procedimientos de reparación

Inspección
1.

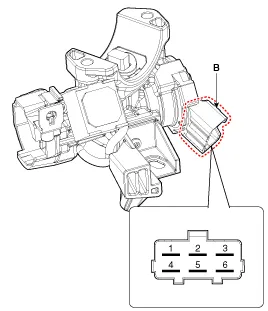

Desconecte el conector del interruptor de aviso de la llave (A) y el conector del interruptor de encendido (B) de la columna de la dirección.
2.

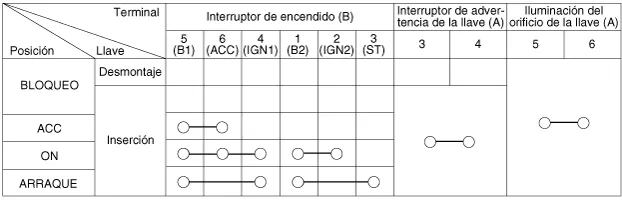

Compruebe la existencia de continuidad entre los terminales.
3.

Si la continuidad no es como está especificada, cambie el interruptor.
Extracción
1.

Desconecte el terminal negativo (-) de la batería.
2.

Desmonte el panel de protección inferior.

(Consulte el grupo de carrocería - "Panel de protección inferior")

3.

Desmonte el panel superior e inferior de la cubierta de la columna de dirección.

(Consulte Carrocería: "Panel de cubierta de la columna de dirección")

4.

Soltar el interruptor multifunción.

(Consulte el sistema eléctrico de la carrocería - "Interruptor multifunción")

5.

Extraiga el conector del interruptor de encendido (A) y el conector del inmovilizador / aviso de la llave (B).
6.

Introduzca la llave y gírela a la posición ACC.
7.

Empuje el pasador de bloqueo (A) con un punzón.
8.

Retire el cilindro de bloqueo de la llave (A).

B: Interruptor de aviso de llave

C: Conector del interruptor de encendido

9.

Desmonte el interruptor de encendido (A) tras soltar los pernos de montaje.
Instalación

•

No vuelva a utilizar los pernos de seguridad.
•

Al instalar los nuevos pernos de seguridad en el conjunto del interruptor de encendido, apriételos hasta cortar la cabeza de los mismos.
1.

Monte el interruptor de encendido.
2.

Monte el cilindro de la cerradura.
3.

Conecte el conector del interruptor de encendido y el conector del inmovilizador / aviso de la llave.
4.

Monte el interruptor multifuncional.
5.

Monte el panel superior e inferior de la cubierta de la columna de dirección.
6.

Monte el panel inferior de protección.
7.

Conecte el terminal negativo (-) de la batería.

    Diagramas esquemáticos Diagrama del circuito Descripción y operación Descripción El sistema inmovilizador hace imposible el arranque del vehículo a menos que se utilice la llave correcta.
