Kia Rio: Eje delantero / Buje delantero / Portamangueta

Kia Rio (YB) Manual de Taller / Transmisiones y ejes / Eje delantero / Buje delantero / Portamangueta

Componentes y localización de los componentes

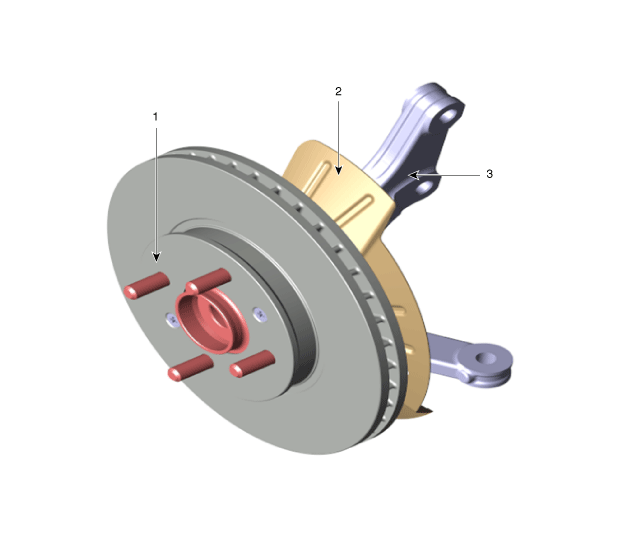

Componentes

1. Disco frontal
2. Guardapolvo
3. Portamangueta

Procedimientos de reparación
Extracción
1.

Desmonte las tuercas de la rueda, la rueda delantera y el neumático del cubo delantero.

Par de apriete

107,9 ~ 127,5 N.m (11,0 ~ 13,0 kgf.m, 79,6 ~ 94,0 lb-ft)



Tenga cuidado de no dañar las tuercas de la rueda al desmontar la rueda y el neumático delantero.

2.

Desbloquee el calafateo de la tuerca del cubo de bloqueo del árbol de transmisión golpeando un cincel con un martillo.



Si hay una rosca (A) en el extremo de la tuerca, desbloquee el calafateo con un cincel y afloje la tuerca para evitar daños en la rosca del tornillo del árbol de accionamiento.

3.

Extraiga la tuerca de calafateo (A) del eje delantero.

Par de apriete

274,6 ~ 294,2 N.m (28,0 ~ 30,0 kgf.m, 202,5 ~ 217,0 lb-ft)



Cambie la tuerca de bloqueo del árbol de transmisión por una nueva. Al cambiar la tuerca del cubo de bloqueo del árbol de transmisión, use solo la tuerca con rosca (A) en el extremo.

Apriete la tuerca del cubo de bloqueo del árbol de transmisión al par de apriete especificado y calafatear con un cincel y un martillo.

Si hay dos asientos de llave, realizar en los dos asientos.

Profundidad de calafateo (A): 1,5 mm (0,0591 in)

4.

Desmonte los pernos de fijación de las pinzas del freno y sujete el conjunto de las pinzas del freno (A) con un alambre.

Par de apriete

78,4 ~ 98,0 N.m (8,0 ~ 10,0 Kgf.m, 57,8 ~ 72,3 lb-ft)

5.

Extraiga el perno del soporte del sensor de velocidad de la rueda (A) y el perno de montaje del sensor de velocidad de la rueda (B).

Par de apriete

A: 8,8 ~ 13,7 N·m (0,9 ~ 1,4 kgf·m, 6,5 ~ 10,1 lb·pie)

B: 7,8 ~ 11,8 N·m (0,8 ~ 1,2 kgf·m, 5,8 ~ 8,7 lb·pie)

6.

Retire la junta de rótula de la biela del portamangueta con la herramienta especial (09568-34000).

(1)

Desmonte el pasador (A).

(2)

Desmonte la tuerca almenada (B).

(3)

Use la herramienta especial (09568-34000).

Par de apriete

15,7 - 33,3N·m (2,3 - 3,4kgf·m, 16,6 - 24,6lb·ft)

7.

Extraiga la tuerca y el perno del brazo inferior (A).

Par de apriete

58,8 ~ 70,6 N·m (6,0 ~ 7,2 kgf·m, 43,4 ~ 52,1 lb·pie)

8.

Desmonte el brazo inferior delantero del portamangueta delantero con la herramienta especial (0K545-A9100).

(1)

Tras extraer los pernos del portamangueta delantero, monte y apriete el perno del cuerpo auxiliar (A).

(2)

Introduzca el cuerpo auxiliar (B) entre el portamanguetas delantero y el perno del cuerpo auxiliar.

(3)

Apriete el perno (C) del cuerpo auxiliar para ampliar el espacio del portamanguetas delantero.

(4)

Monte el cable de seguridad (A).



Instale una barrera de seguridad alrededor de la pata telescópica para evitar la caída de la herramienta especial y herir a los técnicos.

(5)

Monte el cuerpo principal (A) entre la pata telescópica delantera y el brazo inferior.

(6)

Para evitar que el cuerpo principal se salga de su posición, monte una abrazadera de fijación (A) al lado del cuerpo principal.

(7)

Después de montar el cuerpo (A), gire el mando (B) en sentido horario hasta que la fijación quede fijada en el brazo inferior.

(8)

Apriete el perno del cuerpo principal (A) lentamente y extraiga el brazo inferior desde el portamangueta delantero.

9.

Afloje los pernos y después desmonte el conjunto de la pata telescópica (A) del portamangueta.

Par de apriete

98,0 ~ 117,6 N.m (10,0 ~ 12,0 Kgf.m, 72,3 ~ 86,7 lb-ft)

Inspección
1.

Compruebe posibles grietas en el buje y si las estrías están desgastadas.

2.

Compruebe si el disco de freno está rayado o dañado.

3.

Compruebe si la mangueta presenta grietas.

4.

Compruebe posibles daños o grietas en el cojinete.

Desmontaje
1.

Desmonte el anillo elástico (A).

2.

Desmonte el conjunto del buje del conjunto del portamangueta.

(1)

Monte el conjunto del portamangueta delantero (A) a presión.

(2)

Coloque un adaptador adecuado (B) sobre el eje del conjunto del buje.

3.

Desmonte la pista interna del cojinete del buje del conjunto del portamangueta.

(1)

Monte la herramienta desmontadora de la pista interior del cojinete del cubo (A) en el conjunto del cubo.

(2)

Fije el conjunto del buje y la herramienta desmontadora (A) en un adaptador adecuado (B).

(3)

Monte el adaptador adecuada (C) en el eje del conjunto del cubo.

(4)

Accione la prensa para desmontar la pista interior del cojinete del cubo (D) del conjunto del cubo.

4.

Desmonte la pista externa del cojinete del buje del conjunto del portamangueta.

(1)

Fije el conjunto del portamangueta (A) en un adaptador adecuado (B).

(2)

Monte el adaptador adecuada (C) en la pista exterior del conjunto del cubo.

(3)

Accione la prensa para desmontar la pista exterior del cojinete del cubo del conjunto del portamangueta.

5.

Cambie el cojinete del buje por uno nuevo.

Nuevo montaje
1.

Instale el cojinete del buje al conjunto del portamangueta.

(1)

Fije el conjunto del portamangueta (A) mediante presión.

(2)

Monte un nuevo cojinete del cubo en el conjunto del portamangueta (A).

(3)

Monte el adaptador adecuada (B) en el cojinete del cubo.

(4)

Accione la prensa para montar el conjunto del cubo al conjunto del portamanguera.



No ejerza presión sobre la pista interna del cojinete del buje porque podría causar daños al conjunto del cojinete.

Use siempre un cojinete de rueda nuevo.

2.

Monte el conjunto del buje al conjunto del portamangueta.

(1)

Fije el conjunto del buje (A) en un adaptador adecuado.

(2)

Monte el conjunto del portamangueta (B) en el conjunto del cubo (A).

(3)

Monte el adaptador adecuada (C) en el cojinete del cubo.

(4)

Accione la prensa para montar el conjunto del cubo (A) al conjunto del portamangueta (B).



No ejerza presión sobre la pista interna del cojinete del buje porque podría causar daños al conjunto del cojinete.

3.

Instale el anillo elástico (A).
