Kia Rio (YB): Sistema de control del motor / Válvula de control de presión de combustible (FPCV)

Kia Rio (YB) Manual de Taller / Control del motor/Sistema de combustible / Sistema de control del motor / Válvula de control de presión de combustible (FPCV)

Características técnicas

Especificación

Elemento	Especificación
Resistencia de la bobina (Ω)	2,60 ~ 3,15 [20°C (68°F)]
Corriente (A)	Mín. 1,8
Frecuencia de impulsos (Hz)	165 ~ 195
Voltaje abierto completo (V)	8 ~ 16

Descripción y operación

Descripción

La válvula del regulador de presión del combustible está montada en la bomba de alta presión. Esta válvula controla la entrada de combustible (alimentación) del depósito de combustible a través del filtro de combustible.

Este sistema recibe el nombre de "Sistema de control de presión de combustible" y puede controlar de forma rápida y precisa la presión de combustible de acuerdo con las condiciones varias del motor, controlando la entrada de combustible.

Diagramas esquemáticos

Diagrama del circuito

CONECTOR DEL MAZO DE CABLES

Procedimientos de reparación

Inspección

1.	Ponga el encendido en OFF,

2.	Desconecte el conector la válvula reguladora de presión de combustible.

3.	Mida la resistencia entre los terminales 1 y 2 de la válvula.

Comrpuebe que la resistencia cumpla con la especificación.

Especificaciones:4,77 ~ 5,83 Ω [20°C (68°F)]

Extracción

(Consulte "Bomba de combustible de alta presión" en este grupo.)

(Consulte "Sistema de suministro de combustible : Bomba de alta presión")

Instalación

(Consulte "Bomba de combustible de alta presión" en este grupo.)

Diagnóstico de averías

Forma de onda de señal

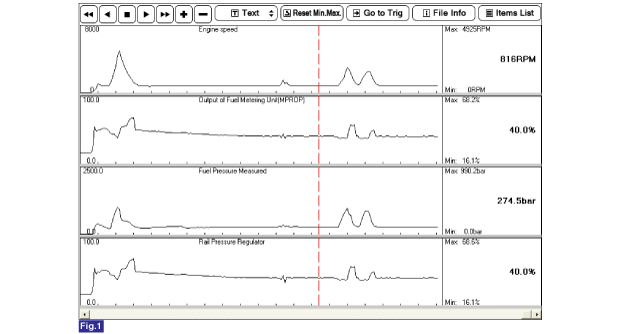

Fig.1) Forma de onda de la válvula del regulador de presión del combustible a ralentí.
