Kia Rio: Sistema ABS / Unidad de control ABS

Kia Rio (YB) Manual de Taller / Sistema de frenos / Sistema ABS / Unidad de control ABS

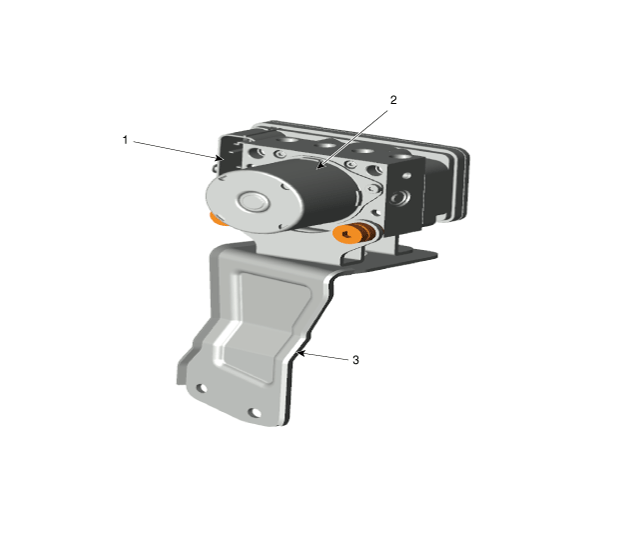

Componentes y localización de los componentes

Componentes

1. Conector del módulo de control ABS
2. Módulo de control del ABS

3. Soporte ABS

Procedimientos de reparación

Extracción

1.	Ponga el encendido en OFF y desconecte el cable (-) de la batería.

Extraiga el líquido de frenos del depósito del cilindro maestro utilizando una jeringuilla.

•	Asegúrese de retirar completamente las sustancias extrañas alrededor del depósito del líquido de frenos y la tapa antes de abrir la tapa del depósito. De lo contrario, el líquido de frenos podría contaminarse y deteriorar el rendimiento de los frenos.

•	No vierta líquido de frenos en el vehículo, ya que puede dañar la pintura. Si el líquido de frenos entra en contacto con la pintura, límpielo inmediatamente con agua.

3.	Tire del bloqueo del conector ABS (A) y luego desconecte el conector.

Desconecte los tubos del freno de la ABS desatornillando las tuercas en sentido antihorario con una llave.

Par de apriete:

A : 12.7 ~ 16.7 N.m (1.3 ~ 1.7 kgf.m, 9.4 ~ 12.3 lb-ft)

B : 18.6 ~ 22.6 N.m (1.9 ~ 2.3 kgf.m, 13.7 ~ 16.6 lb-ft)

Afloje las tuercas (A) del soporte de la ABS y luego retire la ABS y el soporte.

Par de apriete

16,7 ~ 25,5 N·m (1,7 ~ 2,6 kgf·m, 12,3 ~ 18,8 lb·pie)

•	Nunca intente desarmar la ABS.

•	Transportar y guardar el ABS.

•	No golpear el ABS.

Instalación

1.	El montaje debe realizarse en el orden inverso al desmontaje.

2.	Después del montaje, purgue el sistema de frenos. (Consulte "Sistema de frenos : Sistema de frenos")

3.	Realice la codificación de variables.

4.	Realice la calibración del sensor de detección automática.

5.	Realice la calibración del sensor de aceleración longitudinal.

Procedimiento de diagnóstico utilizando el dispositivo de diagnóstico

Realice el procedimiento de diagnóstico con un dispositivo de diagnóstico como se muestra a continuación :

Conecte el conector de autodiagnóstico (16 clavijas) situado en la parte inferior del panel protector del lado del conductor al dispositivo de autodiagnóstico, después encienda el dispositivo de autodiagnóstico después de colocar la llave en posición ON.

Seleccione el "modelo de vehículo" y "ABS/ESC" en la pantalla de selección del vehículo GDS y seleccione OK.

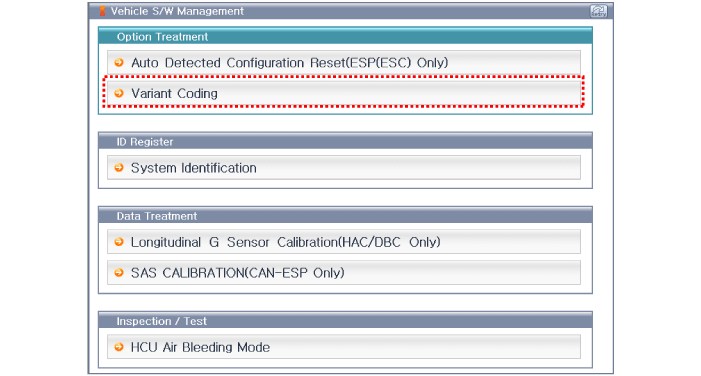

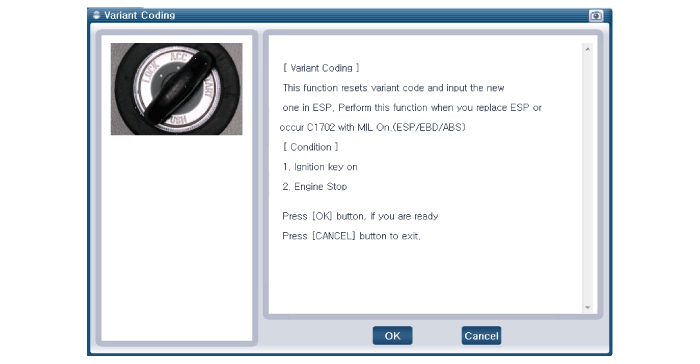

[CODIFICACIÓN DE VARIANTES]

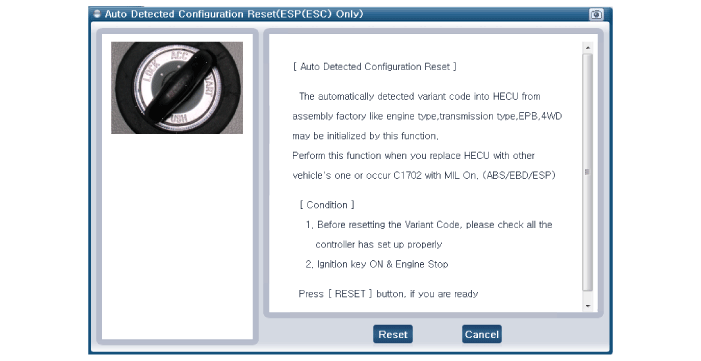

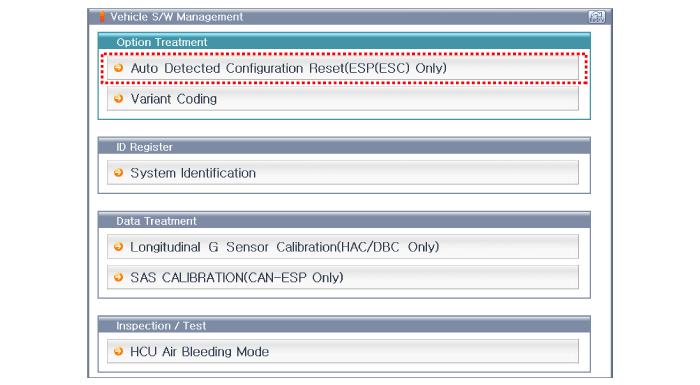

[Calibración del sensor de detección automática]

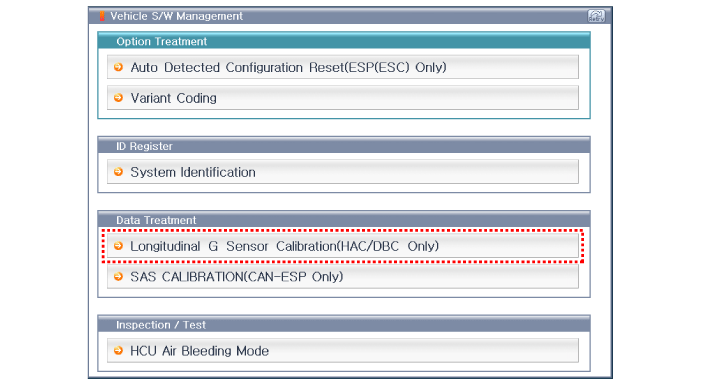

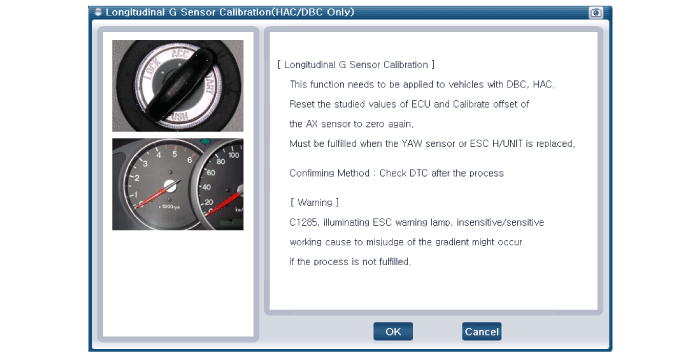

[Calibración del sensor G longitudinal]
