Kia Rio: Sistema eléctrico de la carrocería / Sistema de audio

Kia Rio (YB) Manual de Taller / Sistema eléctrico de la carrocería / Sistema de audio

Características técnicas

Elemento	Características técnicas
MODELO	Radio/MP3 (Tipo A)	Radio/MP3/Bluetooth (Tipo B)
Alimentación	DC 14,4V
Corriente parásita	Máx. 1mA (Sólo unidad principal)
Antena	80PF 75 Ω
Tipo de sintonización	Cambio sintetizado del PLL

Componentes y localización de los componentes

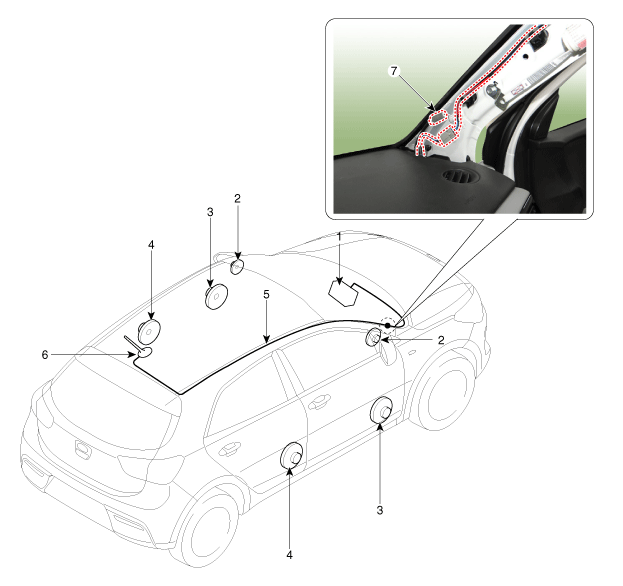

LOCALIZACIÓN DE LOS COMPONENTES

1. Unidad de audio
2. Altavoz de agudos
3. Altavoz de la puerta delantera
4. Altavoz de la puerta trasera

5. Cable de realimentador de antena
6. Antena del techo (AM/FM)
7. Conector del cable de la antena
