Kia Rio: Sistema de audio / ANTENA DEL TECHO

Kia Rio (YB) Manual de Taller / Sistema eléctrico de la carrocería / Sistema de audio / ANTENA DEL TECHO

Componentes y localización de los componentes

Componentes

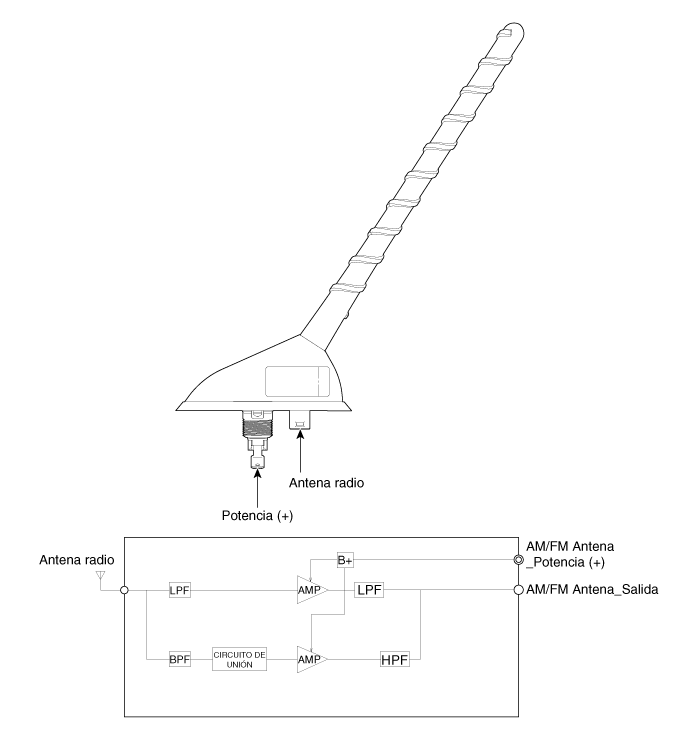

[Antena del techo (Radio)]

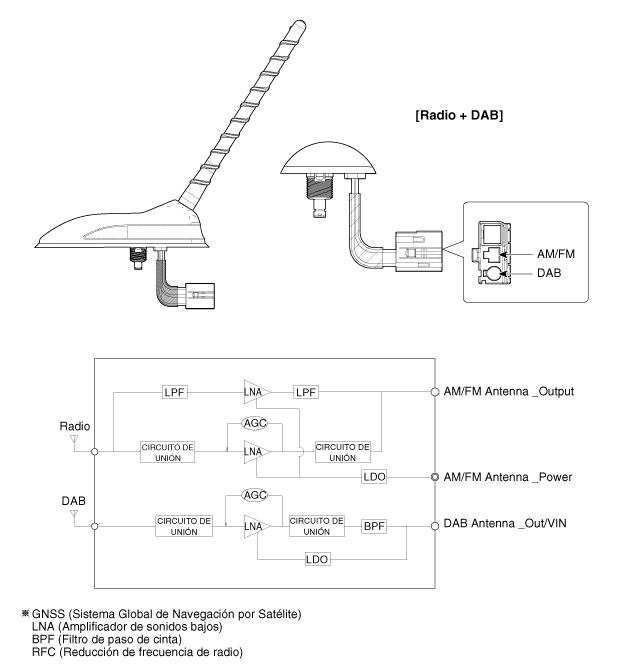

[Antena del techo (Radio+DAB)]

Procedimientos de reparación

Extracción

ANTENA DEL TECHO

1.	Desconecte el terminal negativo (-) de la batería.

2.	Desmonte el conjunto del guarnecido del techo. (Consulte el grupo de carrocería - "Conjunto del guarnecido del techo")

3.	Desconecte el conector de alimentación de la antena del techo y los conectores de la antena de la radio (A).

4.	Desmonte la antena del techo (B) tras aflojar una tuerca (A).

Instalación

Antena del techo

1.	Monte la antena del techo.

2.	Conecte el conector de alimentación de la antena del techo y los conectores de la antena de la radio.

3.	Monte el conjunto del guarnecido del techo.

Conecte el terminal negativo (-) de la batería.

•	Asegúrese de que los cables y los conectores están enchufados correctamente.

•	Compruebe el funcionamiento normal del sistema audio.

Inspección

CABLE DE ANTENA

1.	Compruebe si hay continuidad entre los polos centrales del cable de la antena.

2.	Comprobar si hay continuidad entre los polos exteriores del cable de la antena. Debe existir continuidad.

3.	Si no hay continuidad, cambie el cable de la antena.

4.	Comprueba si hay continuidad entre el polo central (A) y el polo exterior (B) del cable de la antena. No debe existir continuidad.

5.	Si no hay continuidad, cambie el cable de la antena.
