| Especificación |
|
Elemento |
Especificación |
|
|
Margen de presión de combustible de alta presión |
barra |
0 ~ 2200 |
|
MPa |
0 ~ 220 |
|
|
kgf/cm² |
0 ~ 2243,4 |
|
|
Psi |
0 ~ 31908,3 |
|
|
Voltaje de alimentación (V) |
4,75 ~ 5,25 |
|
|
Corriente de alimentación (mA) |
12 ~ 15 |
|
| Descripción |
El Sensor de Presión de Raíl (RPS) está montado en el extremo del common raíl y mide la presión de combustible instántanea en el common raíl utilizando este diafragma. Detecta el elemento (dispositivo semiconductor) montado en el diafragma y convierte la presión del combustible a una señal eléctrica.

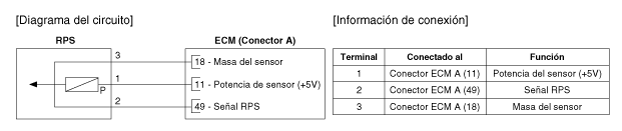

| Diagrama del circuito |

CONECTOR DEL MAZO DE CABLES

| Inspección |
| [Comprobación del sensor de presión del raíl] |
| 1. |
Compruebe la forma de onda y el voltaje del sensor de la posición del pedal del acelerador 1 y el sensor de la presión del raíl con el KDS/GDS.

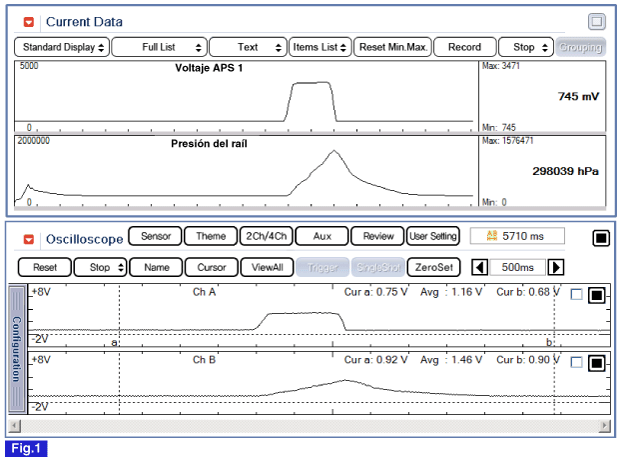

Figura 1) La forma de onda del sensor 1 de posición del pedal del acelerador 1 y del sensor de presión del raíl. |
||||||||||||
| [Comprobación de la línea de presión alta en la presión de combustible (Ralentí)] |
| 1. |
Conecte el KDS/GDS a la toma de diagnóstico (DLC). |
| 2. |
Ralentice el motor hasta que la temperatura alcance la condición de funcionamiento normal. |
| 3. |
Desconecte todo el sistema eléctrico. (Faro, A/C, etc.) |
| 4. |
Compruebe la presión del raíl y la presión del raíl objetivo.

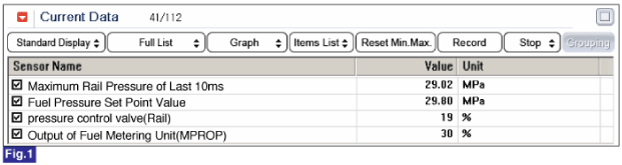

Figura 1) Compruebe la "presión del raíl" en ralentí tras calentar el motor. |
| 5. |
Compruebe otros sistemas de combustible si la presión del rail difiere de la presión del rail objetivo.
|
| 6. |
Compruebe otros sistemas de combustible si la válvula de control de presión del rail no está dentro de la especificación.
|
| [Comprobación de la línea de presión alta en la presión de combustible (Aceleración)] |
| 1. |
Conecte el KDS/GDS a la toma de diagnóstico (DLC). |
| 2. |
Ralentice el motor hasta que la temperatura alcance la condición de funcionamiento normal. |
| 3. |
Desconecte todo el sistema eléctrico. (Faro, A/C, etc.) |
| 4. |
Compruebe los siguientes elementos.

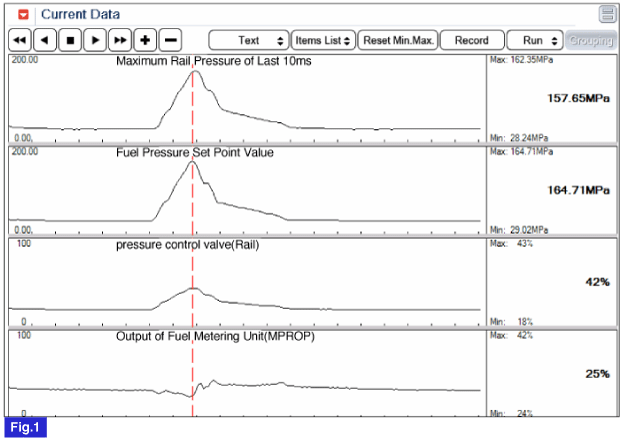

Figura 1) En condición de aceleración o desaceleración, el ciclo de rendimiento de la "presión del raíl", "presión del raíl objetivo", "controlador de presión de combustible (raíl)", "controlador de presión de combustible (bomba)"
|
||||||||||||||||||||||||||||||||||
| FORMA DE ONDO |

Figura 1) La forma de onda del APS 1 y el RPS. Muestra que la salida RPS aumenta ante una aceleración repentina.
Características técnicas Especificación Elemento Especificación Impulso de salida (V) alto 5 Bajo 0 Entrehierro [mm (in.
Características técnicas Especificación Temperatura (°C [°F]) Resistencia (kΩ) -30 (-22) 27,00 -20 (-4) 15,67 -10 (14) 9,45 0 (32) 5,89 20 (68) 2,27 ~ 2,73 40 (104) 1,17 50 (122) 0,83 60 (140) 0,60 70 (158) 0,43 80 (176) 0,30 ~ 0,32 85 (185) 0,269 90 (194) 0,231 95 (203) 0,205 100 (212) 0,176 105 (221) 0,158 110 (230) 0,137 120 (248) 0,112 130 (266) 0,088 Descripción y operación Descripción El Sensor de Temperatura de Combustible (FTS) está montado en la línea de suministro de combustible y detecta la temperatura de combustible suministrado a la bomba de alta presión.
Componentes y localización de los componentes LOCALIZACIÓN DE LOS COMPONENTES 1. Tapa 2. Tuerca 3. Brazo y rasqueta del limpiaparabrisas 4. Cubierta del faldón superior 5. Perno 6. Conjunto de la articulación y el motor del limpiaparabrisas 7.
Procedimientos de reparación Inspección 1. Mida la resistencia entre los terminales. 2. si la resistencia medida no está dentro de la especificación, se debe cambiar el resistor del ventilador.
