Kia Rio: Sistema de la dirección / RUEDA DE DIRECCIÓN

Kia Rio (YB) Manual de Taller / Sistema de la dirección / RUEDA DE DIRECCIÓN

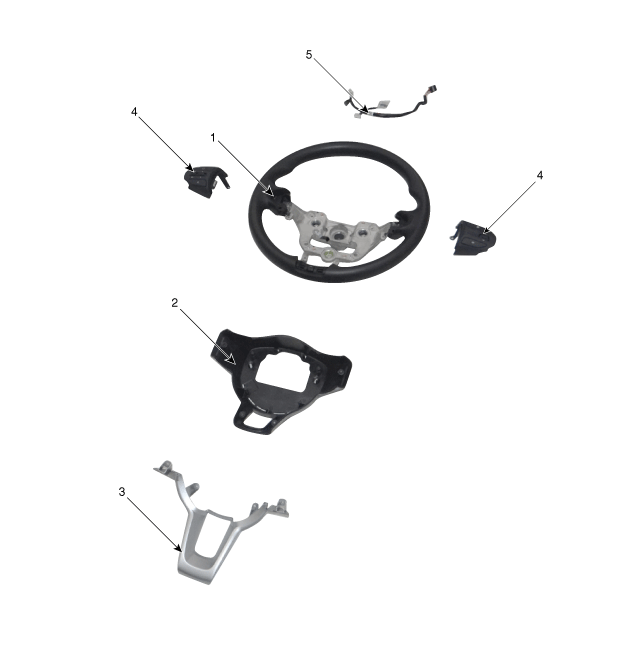

Componentes y localización de los componentes
Componentes

1. Rueda de dirección
2. Cubierta inferior
3. Cubierta
4. Interruptor remoto
5. Conector

Procedimientos de reparación
Extracción
1.

Desconecte el cable negativo de la batería.

2.

Gire el volante de forma que la rueda frontal esté de frente y recta.

3.

Desmonte el módulo del airbag del conductor.

(Consulte el Sistema de retención: "Módulo del airbag del conductor (DAB) y espiral de conexión")

4.

Desconecte el conector del espiral de conexión.

5.

Afloje el perno y desmonte el volante.

Par de apriete

44.1 ~ 49.0 N.m (4.5 ~ 5.0 kgf.m, 32.5 ~ 36.2 lb-ft)



Al desmontar el volante, no lo golpee con martillazos, ya que podría dañar la columna de la dirección.

NO reutilice el perno.

Desmontaje
1.

Afloje el tornillo del volante.

2.

Afloje el tornillo de la cubierta inferior del volante.

3.

Desconecte el conector del interruptor.

4.

Extraiga el bisel.

5.

El montaje debe realizarse en el orden inverso al desmontaje.
