Kia Rio (YB): Cinturon seguridad trasero / Retractor del cinturón de seguridad trasero

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / Cinturon seguridad trasero / Retractor del cinturón de seguridad trasero

Componentes y localización de los componentes

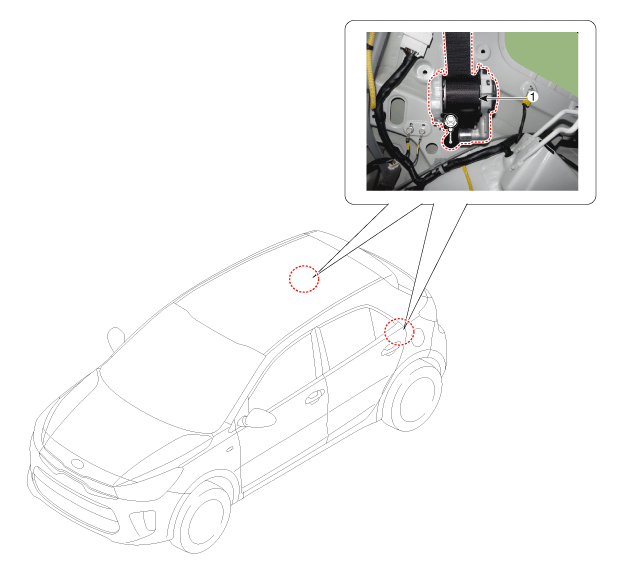

LOCALIZACIÓN DE LOS COMPONENTES

1. Retractor del cinturón del asiento trasero

Procedimientos de reparación

Sustitución

Cuando monte el cinturón de seguridad, tenga cuidado de no dañar el retractor.

1.	Desmonte el guarnecido del pilar trasero. (Consulte el guarnecido interior - "Guarnecido de la columna trasera")

Desmonte el anclaje superior del cinturón trasero (A) después de aflojar los pernos de montaje.

Par de apriete:

39,2 ~ 53,9 N.m (4,0 ~ 5,5 kgf.m, 28,8 ~ 39,8 lb-ft)

3.	Desconecte el conector del retractor del cinturón de seguridad (A).

Desmonte el retractor del cinturón de seguridad trasero (A) tras aflojar el perno de montaje.

Par de apriete:

39,2 ~ 53,9 N.m (4,0 ~ 5,5 kgf.m, 28,8 ~ 39,8 lb-ft)

El montaje debe realizarse en el orden inverso al desmontaje.

•	Asegúrese de que el conector está correctamente enchufado.

•	Cambie todo pasador dañado (o retén de tipo pasador).
