Kia Rio (YB): Cinturon seguridad trasero / Retractor del cinturón de seguridad del asiento central trasero

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / Cinturon seguridad trasero / Retractor del cinturón de seguridad del asiento central trasero

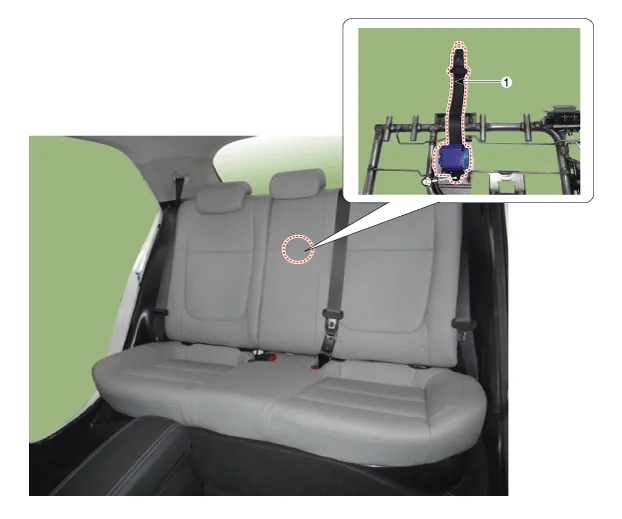

Componentes y localización de los componentes

LOCALIZACIÓN DE LOS COMPONENTES

1. Retractor del cinturón de seguridad trasero central

Procedimientos de reparación

Sustitución

Cuando monte el cinturón de seguridad, tenga cuidado de no dañar el retractor.

1.	Desmonte la cubierta del respaldo trasero. (Consulte el asiento trasero- "Cubierta del respaldo del asiento trasero")

2.	Extraiga el retractor del cinturón de seguridad del asiento central trasero (A) tras aflojar el perno de montaje.

El montaje debe realizarse en el orden inverso al desmontaje.

•	Asegúrese de que el conector está correctamente enchufado.

•	Cambie todo pasador dañado (o retén de tipo pasador).
