Kia Rio (YB): acolchado / Panel central del panel de protección

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / acolchado / Panel central del panel de protección

Componentes y localización de los componentes

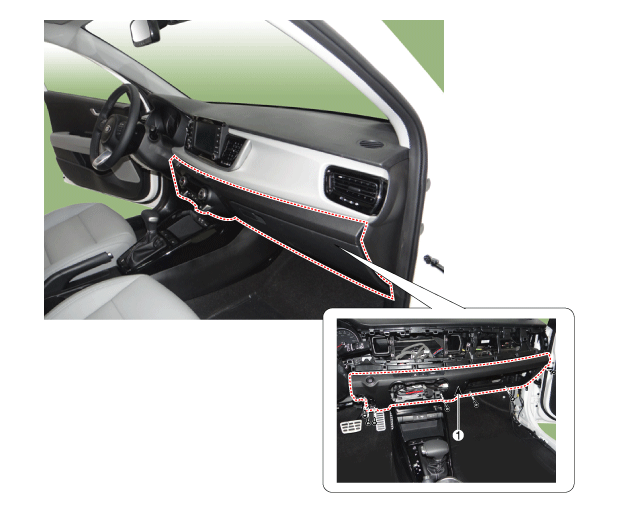

LOCALIZACIÓN DE LOS COMPONENTES

1. Panel de protección inferior central

Procedimientos de reparación

Sustitución

Póngase guantes para proteger sus manos.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.	Desconecte el terminal negativo (-) de la batería.

2.	Retire el conjunto de la consola del piso. (Consulte la consola del suelo- "Conjunto de la consola del suelo")

3.	Desmonte el panel central del instrumento combinado. (Consulte "Panel de protección - Panel del tablero de instrumentos")

4.	Desmonte el panel de protección inferior (IZQ). (Consulte el panel de protección - "Panel de protección inferior")

5.	Desmontar el tablero central. (Consulte el panel de protección - "Panel del tablero central")

6.	Retire la unidad de control del calefactor. (Consulte "Calefacción, Ventilación y Aire acondicionado : Unidad de control del calefactor y del aire acondicionado (FATC)")

7.	Desmonte el panel inferior central del panel de protección (A) tras aflojar los tornillos.

8.	Desconecte el conector del botón de arranque/parada (A) y el conector del interruptor de emergencia (B).

El montaje debe realizarse en el orden inverso al desmontaje.

•	Asegúrese de que el conector está conectado correctamente.

•	Cambie los clips que estén dañados.
