Kia Rio: Limpia y lavaluneta trasera / Motor limpia trasero

Kia Rio (YB) Manual de Taller / Sistema eléctrico de la carrocería / Limpia y lavaluneta trasera / Motor limpia trasero

Procedimientos de reparación
Inspección

Motor limpia trasero

1.

Quite el conector del motor de limpiaparabrisas trasero.

2.

Conecte los cables de la batería positivo (+) y negativo (-) a los terminales 4 y 3 respectivamente.

3.

Compruebe que el motor funcione con normalidad. Si el funcionamiento es anómalo, cambie el motor del lavaparabrisas.


Descripción
1
Batería (+)
2
ESTACIONAMIENTO
3
masa
4
Señal del interruptor (+)

COMPROBACIÓN DEL FUNCIONAMIENTO DE LA PARADA AUTOMÁTICA

1.

Ponga el motor a baja velocidad usando la caja de control.

2.

Detenga el funcionamiento del motor en cualquier punto excepto en la posición de desconexión desconectando el conector del motor.

3.

Conecte el cable positivo (+) de la batería al terminal 1 y el negativo (-) al terminal 3.

4.

Conecte el terminal 2 y el terminal 4 del motor.

5.

Compruebe que el motor se apaga en la posición off.

Comprobación (Con KDS/GDS)
1.

Pueden diagnosticarse rápidamente fallos del sistema eléctrico de la carrocería con el sistema de diagnóstico del vehículo (KDS/GDS).

El sistema de diagnóstico (KDS/GDS) proporciona la siguiente información.

(1)

Autodiagnóstico: Comprobación del fallo y número de código (DCT)

(2)

Datos actuales: Comprobación del estado de los datos de entrada y salida del sistema

(3)

Prueba de actuación: Comprobación del estado de funcionamiento del sistema

(4)

Función adicional: Control de otras características incluyendo el ajuste de opciones del sistema y el ajuste del punto cero

2.

Seleccione el 'Modelo de vehículo' y 'Módulo de control de la carrocería (BCM)' a inspeccionar para comprobar el vehículo con el comprobador.

3.

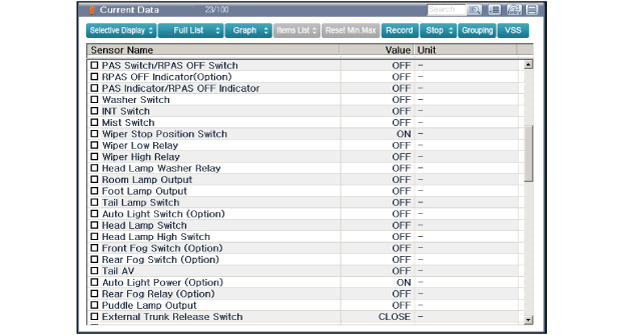

Seleccione el menú 'Current data" para buscar el estado actual de los datos de entrada y salida.

Extracción


Colóquelo para accionar automáticamente los parabrisas de la luneta trasera al activar la marcha atrás mientras los limpiaparabrisas del parabrisas están en funcionamiento en "Panel de instrumentos - Menú de ajustes el usuario (USM).

1.

Retire la tapa del limpiaparabrisas trasero (A).

2.

Desmonte el brazo y la rasqueta del limpiaparabrisas trasero (A) tras aflojar la tuerca de montaje.

3.

Desmonte el guarnecido del portón trasero después de abrir el portón trasero.

(Consulte Carrocería - "Guarnecido del portón trasero")

4.

Desconecte el conector del motor del limpiaparabrisas trasero (A).

5.

Desmonte el conjunto del motor del limpiaparabrisas trasero (A) tras retirar los pernos de montaje.

Instalación
1.

Monte el conjunto del motor del limpiaparabrisas trasero.

Par de apriete de la tuerca:

6,9 ~ 10,8 N.m (0,7 ~ 1,1 kgf.m, 5,1 ~ 8,0 lb·pie)

2.

Monte el adorno del portón posterior.

3.

Monte el brazo y la tapa del limpiaparabrisas trasero.

Par de apriete (tuerca):

3,9 - 6,9 N·m (0,4 - 0,7 kgf·m, 2,9 - 5,1 lb·ft)

4.

Ajuste la escobilla del limpiaparabrisas trasero a la línea del desempañador más bajo y al cristal del portón trasero.
