Kia Rio (YB): Conjunto union motor-cambio / Fijación del motor

Kia Rio (YB) Manual de Taller / Mantenimiento / Conjunto union motor-cambio / Fijación del motor

Componentes y localización de los componentes

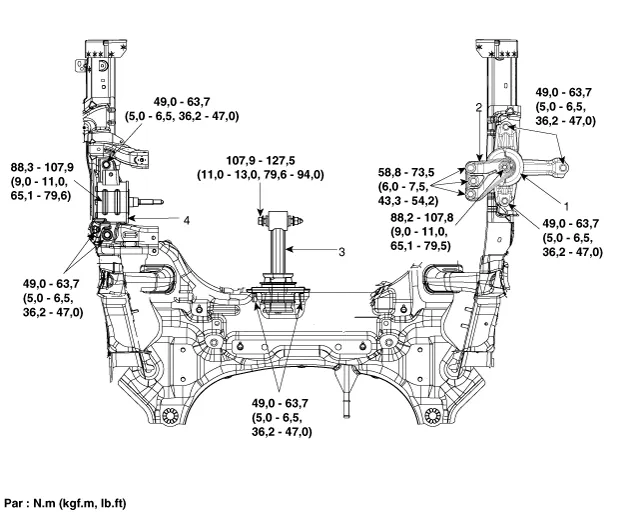

Componentes

1 Soporte del montaje del motor
2. Soporte de fijación del motor
3. Soporte de la barra de rodillos
4. Soporte de montaje de la transmisión

Procedimientos de reparación

Desmontaje y montaje

Fijación del motor

1.

Monte el gato en el borde del cárter superior de aceite para apoyar el motor.



Inserte el bloque de goma entre el gato y el cárter de aceite.
2.

Desconecte el cable de masa (A).

Par de apriete:

10,8 ~ 13,7 N.m (1,1 ~1,4 kgf.m, 8 ~ 10,1 lb·pie)

3.

Desmonte el soporte de fijación del motor (A).

Par de apriete

Tuerca (B):

88,3 ~ 107,9 N·m (9,0 ~ 11,0 kgf·m, 65,1 ~ 79,6 lb·pie)

Perno (C) y tuercas (D):

58,8 ~ 73,5 N.m (6,0 ~ 7,5 kgf.m, 43,4 ~ 54,2 lb-ft)

4.

Desmonte el depósito de reserva.

(Consulte Sistema de refrigeración - "Depósito de reserva")

5.

Desmonte el soporte de fijación del motor (A).

Par de apriete:

49,0 ~ 63,7 N·m (5,0 ~ 6,5 kgf·m, 36,2 ~ 47,0 lb·pie)

6.

El montaje debe realizarse en el orden inverso al desmontaje.

Soporte de tope de rodillo

1.

Desmonte el soporte de la barra del rodillo (A).

Par de apriete

PERNO (B) :

107,9 ~ 127,5 N.m (11,0 ~ 13,0 kgf.m, 79,6 ~ 94,0 lb-ft)

Pernos (C) :

49,0 ~ 63,7 N·m (5,0 ~ 6,5 kgf·m, 36,2 ~ 47,0 lb·pie)



No reutilice el perno C, que es un perno especial cubierto con agente.
2.

Retire el soporte de montaje de la barra de rodillos (A).

Par de apriete:

49.0 ~ 68.6 N.m (5.0 ~ 7.0 kgf.m, 36.2 ~ 50.6 lb-ft)

3.

El montaje debe realizarse en el orden inverso al desmontaje.

Soporte de fijación del cambio

1.

Desmonte el conducto de aire.

(Consulte el sistema de admisión y escape - "Filtro de aire")

2.

Desmonte el conjunto del purificador de aire.

(Consulte el sistema de admisión y escape - "Filtro de aire")

3.

Desmonte el módulo de control del motor (ECM).

(Consulte el Control del motor/Sistema de combustible - "Módulo de control del motor (ECM)")

4.

Desmonte la batería y la bandeja

(Consulte el sistema eléctrico del motor - "Batería")

5.

Monte el gato en el extremo de la transmisión.
6.

Desmonte la junta del panel lateral de montaje (A).
7.

Desmonte los pernos del soporte de montaje de la transmisión (A).

Par de apriete:

88,3 ~ 107,9 N·m (9,0 ~ 11,0 kgf·m, 65,1 ~ 79,6 lb·pie)

8.

Retire el soporte de montaje del cambio (A).

Par de apriete:

49,0 ~ 63,7 N·m (5,0 ~ 6,5 kgf·m, 36,2 ~ 47,0 lb·pie)

9.

El montaje debe realizarse en el orden inverso al desmontaje.
