Kia Cadenza YG: Sistema eléctrico de la carrocería / Sistema de audio

Información general INFORMACIÓN GENERAL DE LOCALIZACIÓN DE AVERÍAS ANTES DE LOCALIZAR LAS AVERÍAS 1. Compruebe los fusibles en la caja de fusibles / relés correspondiente.

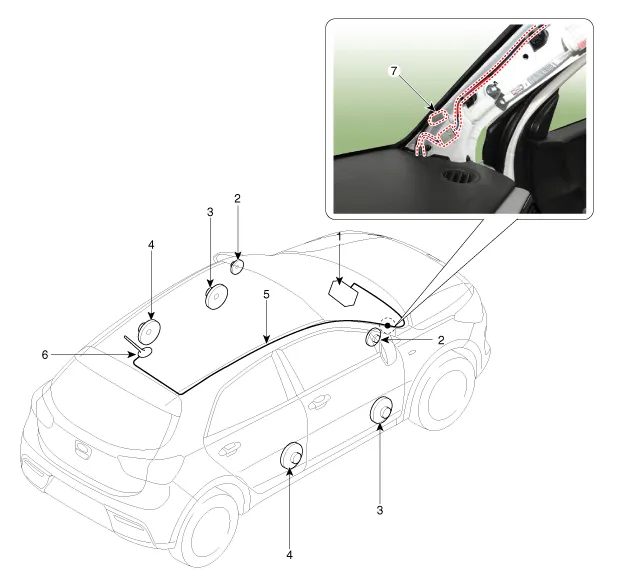

Componentes y localización de los componentes Componentes [Radio/MP3 (Tipo A)] INFORMACIÓN SOBRE EL PASADOR DEL CONECTOR N° CONECTOR A CONECTOR B 1 Altavoz izquierdo de la puerta trasera (-) - 2 Altavoz izquierdo de la puerta trasera (-) MIC (-) 3 Conexión a tierra del USB - 4 USB D (-) RETENCIÒN 5 USB D (-) CONTROL REMOTO/ ANTENA 6 Potencia USB ILUMINACIÓN (-) 7 - - 8 - - 9 - - 10 Entrada AUX dch Batería (+) 11 Detención AUX Batería (+) 12 Controlador remoto del volante masa 13 Altavoz izquierdo de la puerta delantera (-) masa 14 Altavoz izquierdo de la puerta delantera (-) - 15 Altavoz derecho de la puerta delantero (+) MIC (-) 16 Altavoz derecho de la puerta delantero (+) - 17 - - 18 - Velocidad del vehículo 19 - ILUMINACIÓN (-) 20 - - 21 - - 22 - ACC 23 - - 24 Entrada AUX izq - 25 Masa AUX Marcha atrás 26 Mando a distancia del volante (Masa) - 27 Altavoz derecho de la puerta trasera (+) - 28 Altavoz derecho de la puerta trasera (+) - 29 - - 30 - - 31 - - 32 - - 33 - - 34 - - 35 - - 36 - 37 - 38 - [Radio/MP3/Bluetooth (Tipo B)] INFORMACIÓN SOBRE EL PASADOR DEL CONECTOR N° CONECTOR A CONECTOR B 1 Altavoz izquierdo de la puerta trasera (-) - 2 Altavoz izquierdo de la puerta trasera (-) MIC (-) 3 Conexión a tierra del USB - 4 USB D (-) - 5 USB D (-) CONTROL REMOTO/ ANTENA 6 Potencia USB ILUMINACIÓN (-) 7 Cámara_VIN - 8 - - 9 - - 10 Entrada AUX dch Batería (+) 11 Detención AUX Batería (+) 12 Controlador remoto del volante masa 13 Altavoz izquierdo de la puerta delantera (-) masa 14 Altavoz izquierdo de la puerta delantera (-) - 15 Altavoz derecho de la puerta delantero (+) MIC (-) 16 Altavoz derecho de la puerta delantero (+) - 17 - - 18 - Velocidad del vehículo 19 - ILUMINACIÓN (-) 20 Potencia de la cámara - 21 Masa VIN de la cámara - 22 - ACC 23 - - 24 Entrada AUX izq - 25 Masa AUX - 26 Mando a distancia del volante (Masa) Abre puerta 27 Altavoz derecho de la puerta trasera (+) - 28 Altavoz derecho de la puerta trasera (+) Freno de estacionamiento 29 - POSICIÓN "P" 30 - Luz automática 31 - - 32 Masa de cámara ENC 1 33 Protección VIN de la cámara - 34 - - 35 - - 36 Cámara de detección 37 - 38 - Procedimientos de reparación Extracción    • Al desmontar utilizando un destornillador de punta plana o un extractor, envuelva las herramientas con cinta protectora para no dañar los componentes.
