Kia Rio (YB): Sistema de audio / Control remoto de audio

Kia Rio (YB) Manual de Taller / Sistema eléctrico de la carrocería / Sistema de audio / Control remoto de audio

Componentes y localización de los componentes

Componentes

1. Interruptor del mando a distancia izquierdo
(Audio + Manos libres + Voz)

2. Interruptor de control remoto derecho
(Crucero +ordenador de a bordo)

Diagramas esquemáticos

Diagrama del circuito

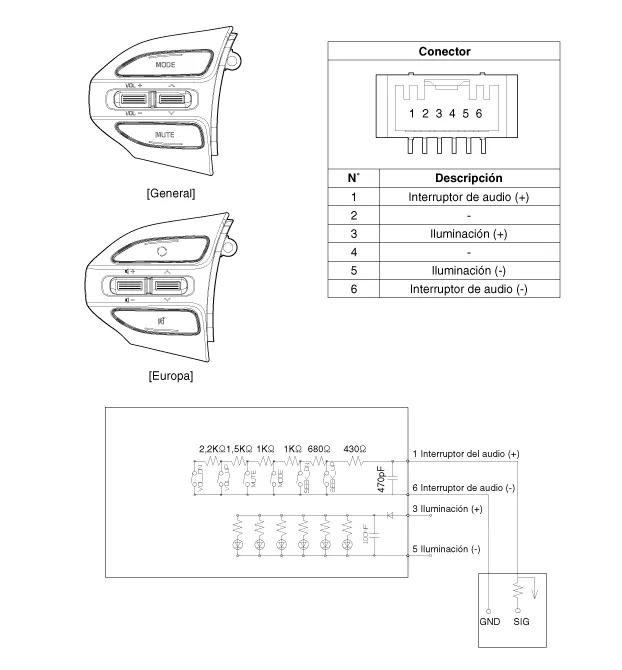

[Sistema de audio]

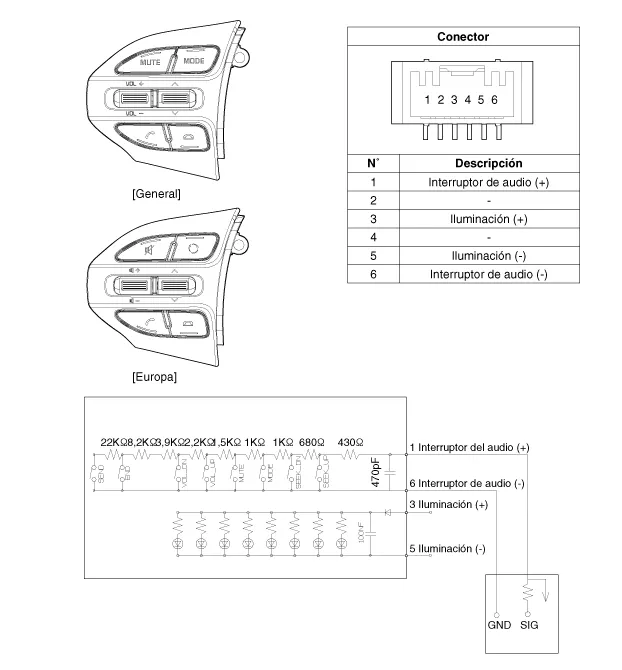

[Audio + Bluetooth]

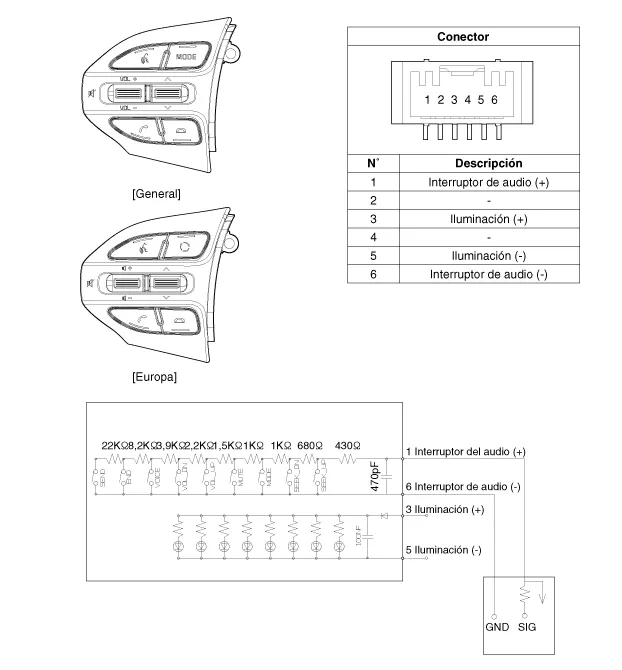

[Audio + Bluetooth + Voice]

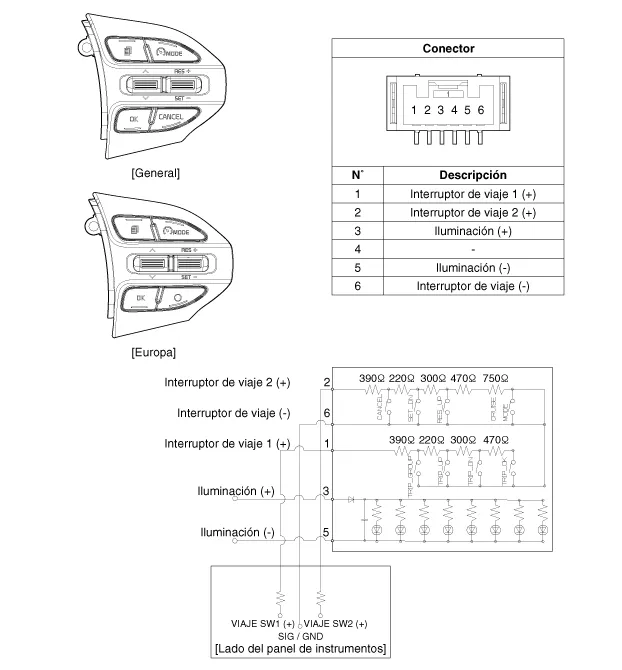

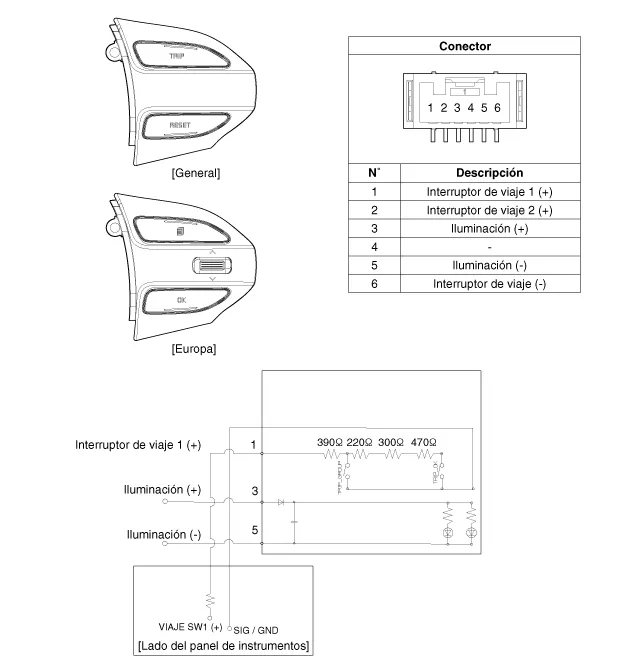

[Ordenador de a bordo]

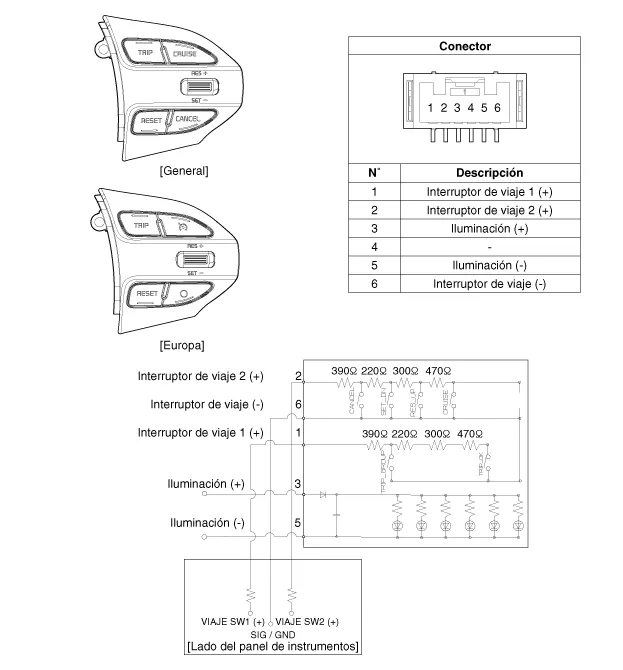

[Detención + ACC (Botón 2)]

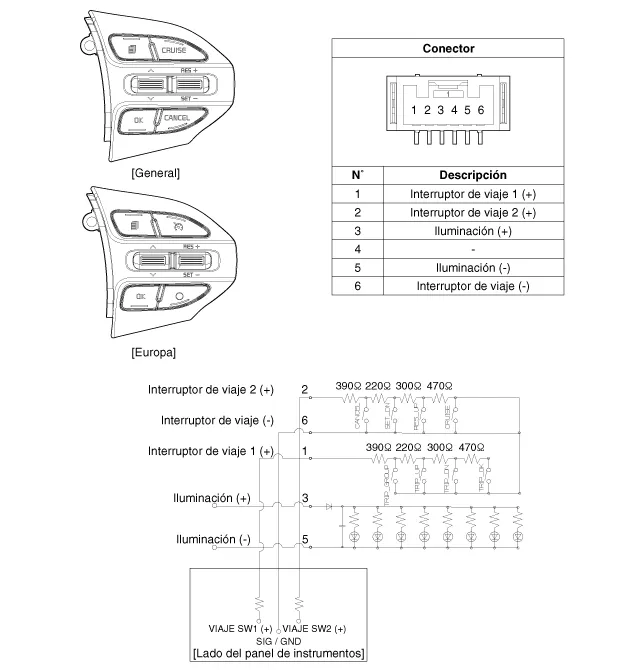

[Detención + ACC + SLD (Botón 2)]

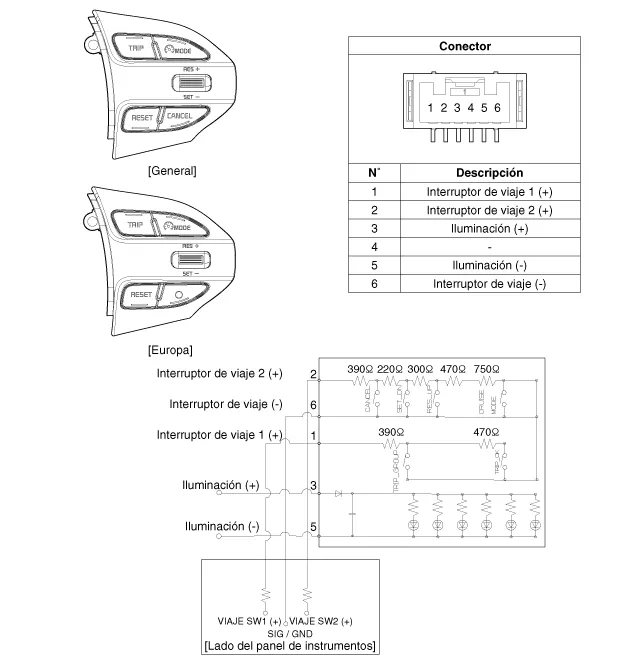

[Detención + ACC (Botón 4)]

[Detención + ACC + SLD (Botón 4)]

Procedimientos de reparación

Extracción

1.	Desconecte el terminal negativo (-) de la batería.

2.	Desmonte el conjunto del volante. (Consulte el Sistema de dirección - "Volante")

3.	Desmonte el control remoto del volante (A) tras aflojar los tornillos de montaje. (IZQ) (DCH)

4.	Desconecte el conector del control remoto del volante (A). (IZQ) (DCH)

Instalación

1.	Conecte el conector del control remoto del volante.

2.	Monte el control remoto del volante.

3.	Monte el volante y el módulo del airbag del conductor.

4.	Conecte el terminal negativo (-) de la batería.

Inspección

Compruebe la resistencia entre los terminales en cada posición del interruptor (IZQ).

[LH : Audio + Manos libres + Voz]

INTERRUPTOR	Conector TERMINAL	Resistencia (±3%)
Busque hacia arriba	1,6	430 Ω
BUSCAR HACIA ATRÁS		1.11 kΩ
MODO		2.11 kΩ
SILENCIAR		3,11 kΩ
Volumen (-)		4.61 kΩ
Volumen (-)		6.81 kΩ
VOZ		10.71 kΩ
Fin		18,91 kΩ
Enviar		40,91 kΩ

Compruebe la resistencia entre los terminales en cada posición del interruptor (DCH).

[RH : Crucero + a bordo]

INTERRUPTOR	Conector TERMINAL	Resistencia (±3%)
Anula	2,6	390 Ω
SET -		610 Ω
RES +		910 Ω
CRUCERO ON/OFF		1,38 kΩ
Límite de velocidad y crucero ON/OFF Modo crucero		2,13 kΩ
Grupo	1,6	390 Ω
Ordenador de a bordo arriba		610 Ω
Ordenador de a bordo abajo		910 Ω
OK / Reinicio		1,38 kΩ
