Kia Rio (YB): Sistema de audio / Conector multimedia

Kia Rio (YB) Manual de Taller / Sistema eléctrico de la carrocería / Sistema de audio / Conector multimedia

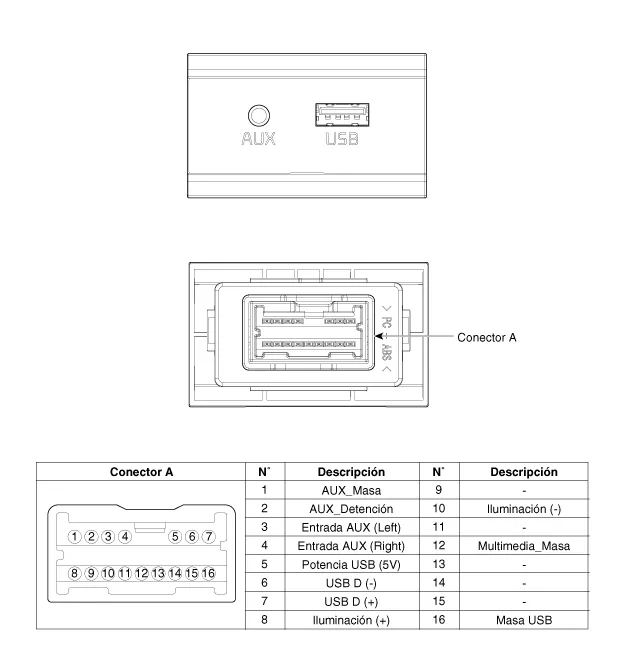

Diagramas esquemáticos

Diagrama del circuito

Descripción y operación

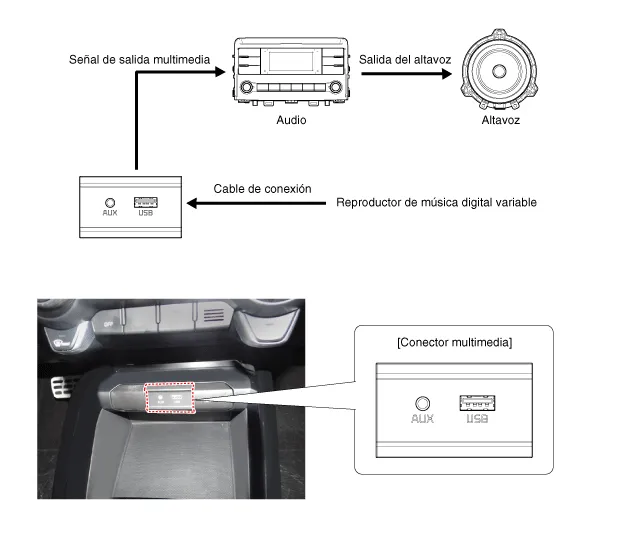

Descripción

El conector multimedia de la cubierta superior de la consola es para clientes a los que le gusta escuchar reproductores de música portátil externos como MP3, etc., por el sistema de sonido del vehículo cuando está acoplado a estos conectores. El cliente tiene esta opción añadida.

Si los reproductores de música externos conectados al AUX emiten un sonido distorsionado, la unidad de audio no está defectuosa sino que el nivel de emisión del reproductor no se corresponde con las especificaciones del AUX.

Procedimientos de reparación

Extracción

Conector multimedia

Póngase guantes para proteger sus manos.

•	Cuando haga palanca con un destornillador de punta plana o utilice una herramienta de palanca, envuélvalo con cinta protectora y aplique cinta alrededor de las piezas relacionadas para evitar daños.

•	Use una herramienta de plástico para desmontar piezas del guarnecido interior para evitar dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.	Desconecte el terminal negativo (-) de la batería.

2.	Desmonte la cubierta superior de la consola delantera. (Consulte Carrocería - "Conjunto de la consola del suelo")

3.	Desmonte la clavija multimedia (A) tras soltar los ganchos de fijación.

Carga del USB

Póngase guantes para proteger sus manos.

•	Cuando haga palanca con un destornillador de punta plana o utilice una herramienta de palanca, envuélvalo con cinta protectora y aplique cinta alrededor de las piezas relacionadas para evitar daños.

•	Use una herramienta de plástico para desmontar piezas del guarnecido interior para evitar dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.	Desconecte el terminal negativo (-) de la batería.

2.	Retire el conjunto de la consola del piso. (Consulte Carrocería - "Conjunto de la consola del suelo")

3.	Desconecte el conector del cargador USB (A).

4.	Desmonte el cargador USB (A) tras soltar los ganchos de fijación.

Instalación

Conector multimedia

1.	Monte el conector multimedia.

2.	Monte la cubierta superior de la consola delantera.

Conecte el terminal negativo (-) de la batería.

•	Asegúrese de que el conector multimedia y los conectores de la bandeja delantera de la consola están enchufados correctamente.

•	Compruebe el funcionamiento normal del sistema audio.

Carga del USB

1.	Monte el cargador USB.

2.	Conecte el conector del cargador USB.

3.	Monte el conjunto de la consola del suelo.

Conecte el terminal negativo (-) de la batería.

Asegúrese de que los cables y los conectores están enchufados correctamente.
