Kia Rio (YB): Sistema eléctrico de la carrocería / OInterruptor multifuncion

Kia Rio (YB) Manual de Taller / Sistema eléctrico de la carrocería / OInterruptor multifuncion

Características técnicas

Elemento		Características técnicas
Tensión nominal		DC 12 V
Margen de temperatura operativo		-30 - 80°C (-22 - 176°F)
Carga nominal	LAVAPABRISAS	Lavaparabrisas: 6A (Carga de motor)

Componentes y localización de los componentes

Componentes

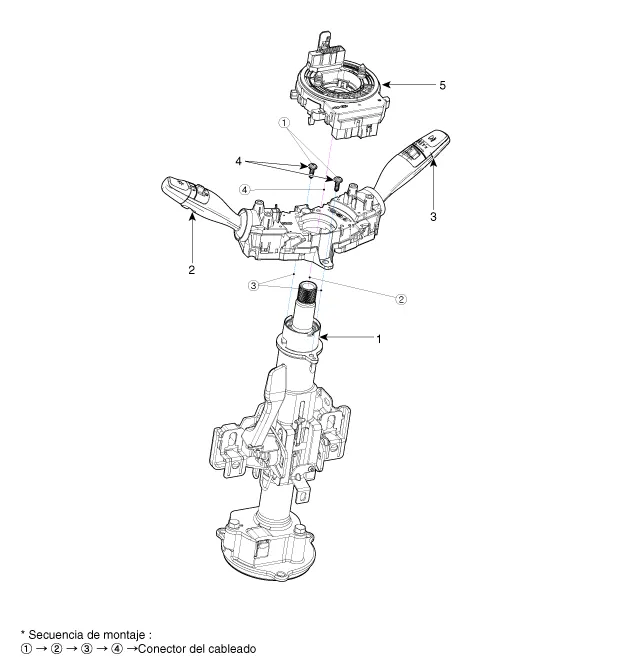

[Tipo BCM]

1 . Eje de la columna de dirección
2 . Interruptor de iluminación
3 . Interruptor del limpia/lavaparabrisas

4 . Tornillos :
5 . Muelle de reloj

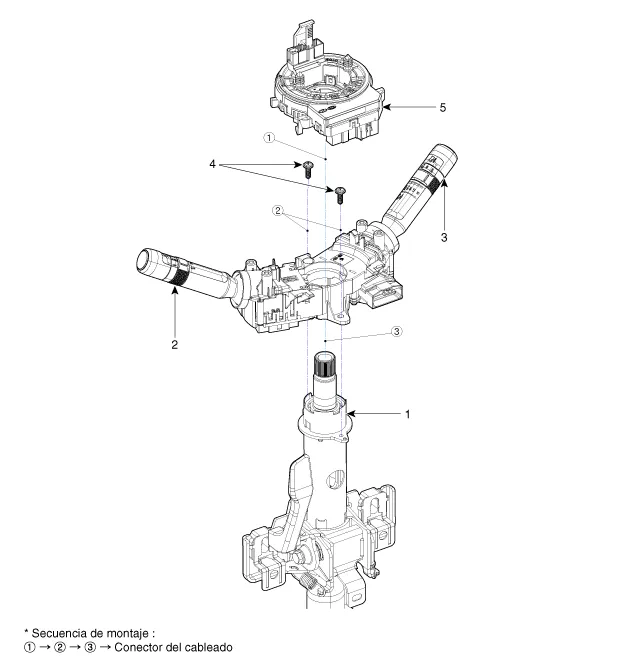

[Tipo Sin BCM]

1 . Eje de la columna de dirección
2 . Interruptor de iluminación
3 . Interruptor del limpia/lavaparabrisas

4 . Tornillos :
5 . Muelle de reloj

[Tipo BCM]

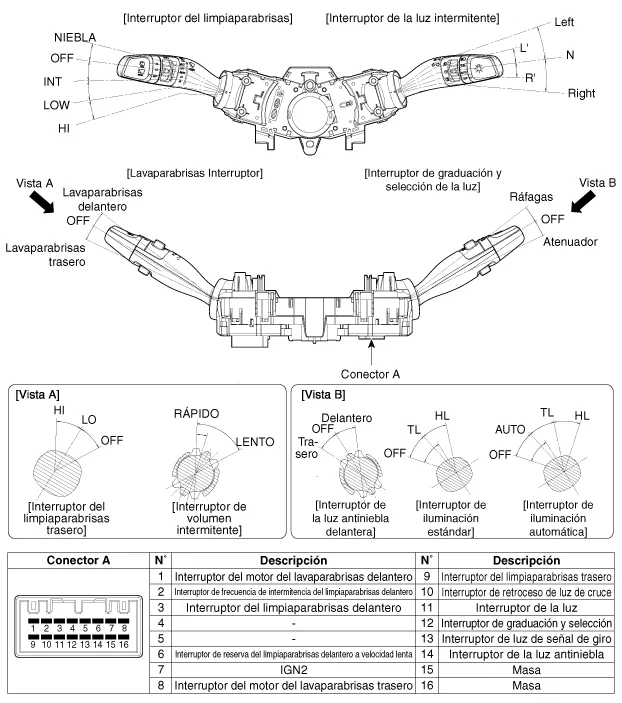

(IZQ)

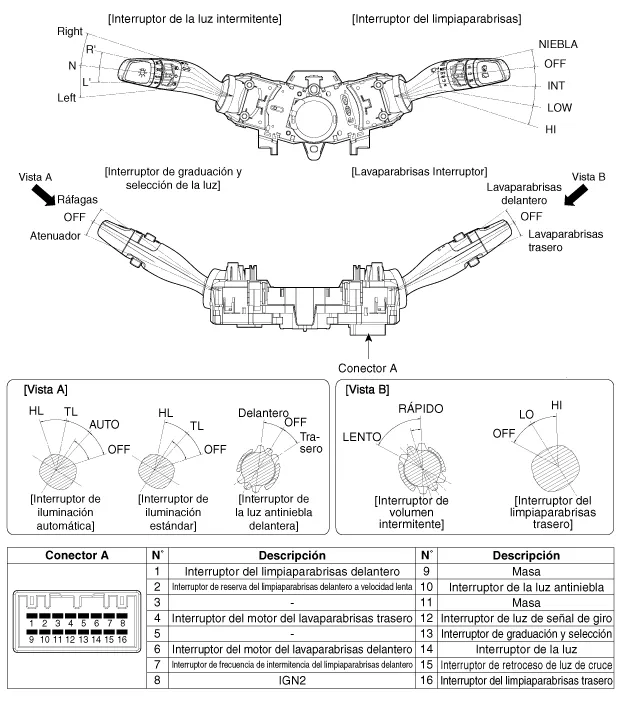

(DCH)

[Tipo Sin BCM]

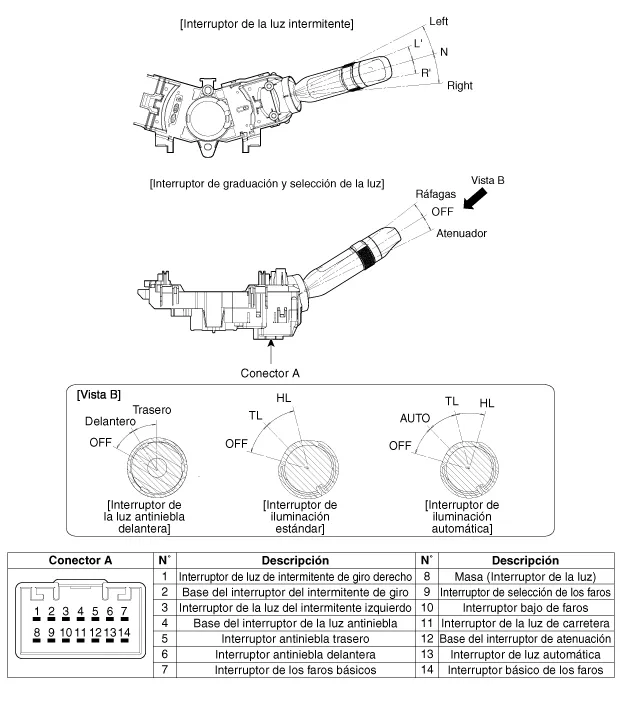

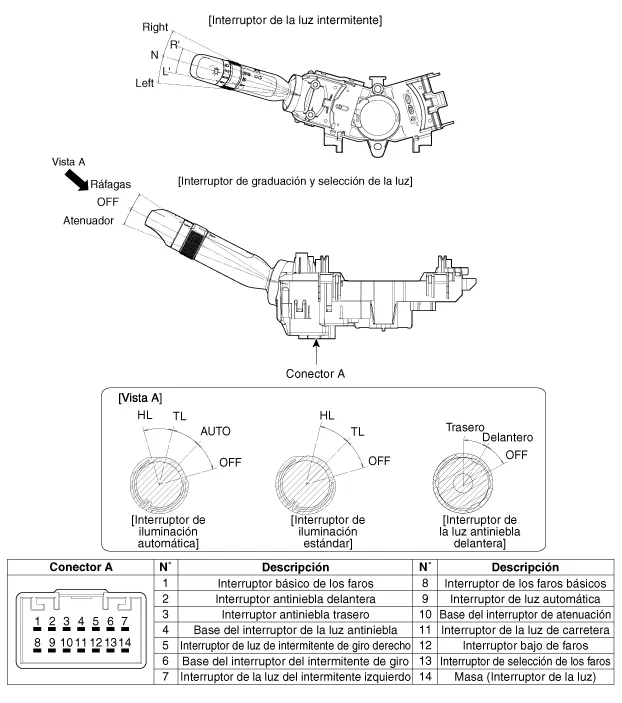

(IZQ)

(Interruptor de la luz de intermitente / Conmutador de luces de cruce y carretera)

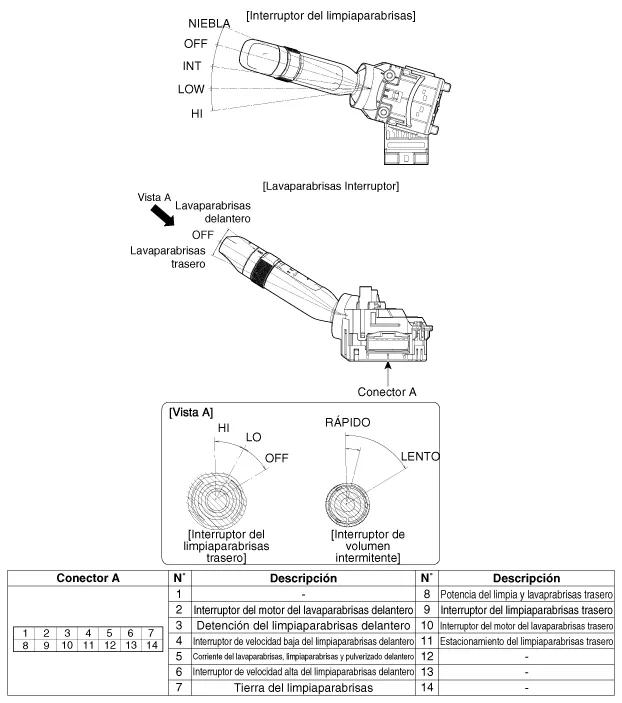

(Interruptor del limpia / lavaparabrisas)

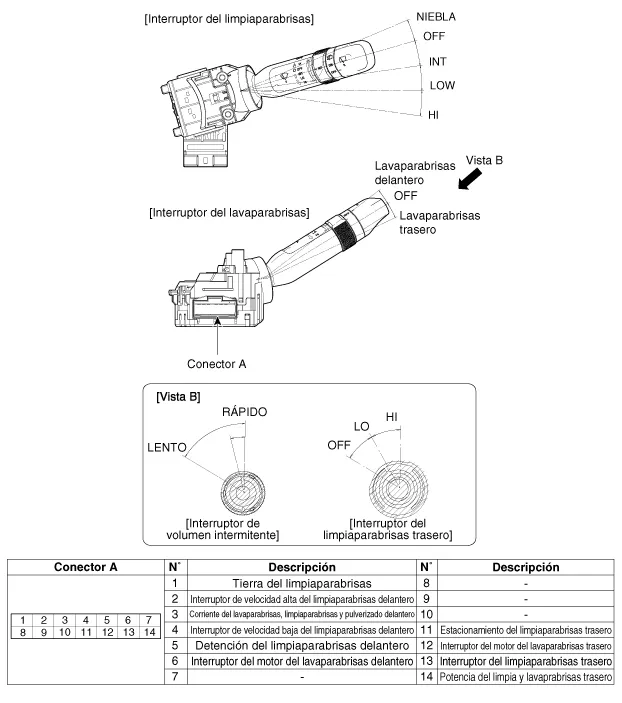

(DCH)

(Interruptor del limpia / lavaparabrisas)

(Interruptor de la luz de intermitente / Conmutador de luces de cruce y carretera)

Procedimientos de reparación

Extracción

[Tipo BCM]

1.	Desconecte el terminal negativo (-) de la batería.

2.	Quitar el volante. (Consulte el Sistema de dirección - "Volante")

3.	Después de aflojar los tornillos, desmonte las cubiertas superior e inferior de la columna de la dirección. (Consulte Carrocería - "Panel de cubierta de la columna de dirección")

4.	Desmonte el muelle del reloj. (Consulte el Sistema de retención: "Módulo del airbag del conductor (DAB) y espiral de conexión")

5.	Desconecte el conector del interruptor multifuncional (A).

6.	Desmonte el conjunto del interruptor multifuncional (A) tras aflojar los tornillos.

[Tipo Sin BCM]

(IZQ)

(Interruptor de la luz de intermitente / Conmutador de luces de cruce y carretera)

1.	Desconecte el terminal negativo (-) de la batería.

2.	Después de aflojar los tornillos, desmonte las cubiertas superior e inferior de la columna de la dirección. (Consulte Carrocería - "Panel de cubierta de la columna de dirección")

3.	Desmonte el interruptor del limpiaparabrisas / el lavaparabrisas. (Consulte el sistema eléctrico de la carrocería - "Interruptor multifunción")

4.	Quitar el volante. (Consulte el Sistema de dirección - "Volante")

5.	Desmonte el muelle del reloj. (Consulte el Sistema de retención: "Módulo del airbag del conductor (DAB) y espiral de conexión")

6.	Desconecte el conector del interruptor de la luz de la señal intermitente / del conmutador de luces de cruce y carretera (A).

7.	Desmonte el interruptor de la luz de la señal intermitente / conmutador de luces de cruce y carretera (A) tras aflojar los tornillos de montaje.

(DCH)

(Interruptor del limpia / lavaparabrisas)

1.	Desconecte el terminal negativo (-) de la batería.

2.	Después de aflojar los tornillos, desmonte las cubiertas superior e inferior de la columna de la dirección. (Consulte Carrocería - "Panel de cubierta de la columna de dirección")

3.	Desconecte el conector de los interruptores del lavaparabrisas / limpiaparabrisas (A).

4.	Retire el interruptor del limpiaparabrisas / del lavaparabrisas (A) presionando el pasador de bloqueo (B).

Instalación

[Tipo BCM]

1.	Monte el interruptor multifuncional.

2.	Monte el muelle del reloj.

3.	Monte la columna de dirección y las cubiertas superior e inferior.

4.	Monte el volante.

5.	Conecte el terminal negativo (-) de la batería.

[Tipo Sin BCM]

(IZQ)

(Interruptor de la luz de intermitente / Conmutador de luces de cruce y carretera)

1.	Monte el interruptor de la luz de la señal intermitente / conmutador de luces de cruce y carretera.

2.	Conecte el interruptor de la luz de la señal intermitente / conector del conmutador de luces de cruce y carretera.

3.	Monte el muelle del reloj.

4.	Monte el volante.

5.	Monte los interruptores del limpiaparabrisas / lavaparabrisas.

6.	Monte la columna de dirección y las cubiertas superior e inferior.

7.	Conecte el terminal negativo (-) de la batería.

(DCH)

(Interruptor del limpia / lavaparabrisas)

1.	Monte los interruptores del limpiaparabrisas / lavaparabrisas.

2.	Conecte el conector de los interruptores del lavaparabrisas / limpiaparabrisas.

3.	Monte la columna de dirección y las cubiertas superior e inferior.

4.	Conecte el terminal negativo (-) de la batería.

Inspección

Comprobación del interruptor multifuncional

[Tipo BCM]

Compruebe la continuidad entre los terminales y cada posición del interruptor como se indica abajo.

[Conducción a la izquierda]

INTERRUPTOR	Posición Int	Terminal del interruptor	Resistencia (Ω, ±3,5%)
INT. DE LIMPIAPARABRISAS DELANTERO	LAVADO	1,9	330
	Off		∞
	Intermitente (AUTO)		800
	Bajo		1.800
	alto		5.700
INTERR. LIMPIAPARABRISAS TRASERO	Off	9-16	∞
	Bajo		910
	alto		2.910
Velocidad intermitente del limpiaparabrisas	Volumen 1	7 ~ 9	330
	Volumen 2		690
	Volumen 3		1,310
	Volumen 4		2.610
	Volumen 5		7.310
Interruptor de la luz antiniebla	Off	9,10	∞
	Luz antiniebla delantera		910
	Luces antiniebla traseras		2.910
INTERRUPTOR DE INTERMITENTES	Off	9,12	∞
	Izquierda		910
	DERECHA		2.910
Interruptor de luces de cruce y ráfagas	Off	9~13	∞
	El pasar		910
	Amortiguador		2.910
Interruptor de la luz	Off	9~14	∞
	Automática		680
	Luz trasera		1.680
	LUZ DE CRUCE		5.580

[Conducción a la derecha]

INTERRUPTOR	Posición Int	Terminal del interruptor	Resistencia (Ω, ±3,5%)
INT. DE LIMPIAPARABRISAS DELANTERO	LAVADO	3-16	330
	Off		∞
	Intermitente (AUTO)		800
	Bajo		1.800
	alto		5.700
INTERR. LIMPIAPARABRISAS TRASERO	Off	9-16	∞
	Bajo		910
	alto		2.910
Velocidad intermitente del limpiaparabrisas	Volumen 1	2,16	330
	Volumen 2		690
	Volumen 3		1,310
	Volumen 4		2.610
	Volumen 5		7.310
Interruptor de la luz antiniebla	Off	14~16	∞
	Luz antiniebla delantera		910
	Luces antiniebla traseras		2.910
INTERRUPTOR DE INTERMITENTES	Off	13-16	∞
	Izquierda		910
	DERECHA		2.910
Interruptor de luces de cruce y ráfagas	Off	12 ~ 16	∞
	El pasar		910
	Amortiguador		2.910
Interruptor de la luz	Off	11-16	∞
	Automática		680
	Luz trasera		1.680
	LUZ DE CRUCE		5.580

[Tipo Sin BCM]

(IZQ)

(Interruptor de la luz de intermitente / Conmutador de luces de cruce y carretera)

Compruebe la continuidad entre los terminales y cada posición del interruptor como se indica abajo.

INTERRUPTOR DE ILUMINACIÓN (LUZ AUTOMÁTICA)

(IZQ)

(DCH)

Interruptor de alumbrado (Estándar)

(IZQ)

(DCH)

Interruptor de luces de cruce y ráfagas

(IZQ)

(DCH)

INTERRUPTOR DE INTERMITENTES

(IZQ)

(DCH)

Luz antiniebla delantera/trasera

(IZQ)

(DCH)

(Interruptor del limpia / lavaparabrisas)

1.	Compruebe la continuidad entre los terminales y cada posición del interruptor como se indica abajo. Interruptor de lava y limpiaparabrisas delanteros (IZQ) (DCH) Interruptor de lavaparabrisas delantero (IZQ) (DCH) Interruptor del limpialunetas trasero y del limpiaparabrisas (IZQ) (DCH)

Comprobación (Con KDS/GDS)

[Solo tipo BCM]

Pueden diagnosticarse rápidamente fallos del sistema eléctrico de la carrocería con el sistema de diagnóstico del vehículo (KDS/GDS).

El sistema de diagnóstico (KDS/GDS) proporciona la siguiente información.

(1)	Autodiagnóstico: Comprobación del fallo y número de código (DCT)

(2)	Datos actuales: Comprobación del estado de los datos de entrada y salida del sistema

(3)	Prueba de actuación: Comprobación del estado de funcionamiento del sistema

(4)	Función adicional: Control de otras características incluyendo el ajuste de opciones del sistema y el ajuste del punto cero

2.	Seleccione el 'Modelo de vehículo' y 'Módulo de control de la carrocería (BCM)' a inspeccionar para comprobar el vehículo con el comprobador.

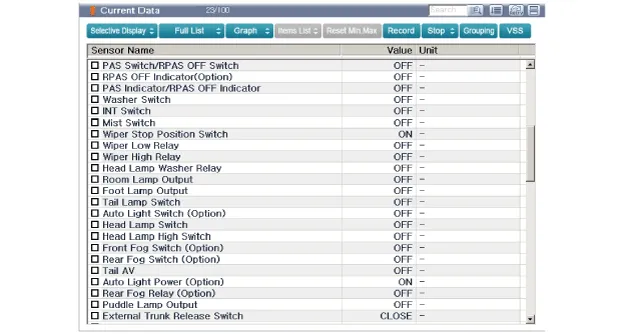

3.	Seleccione el menú 'Current data" para buscar el estado actual de los datos de entrada y salida.
