Kia Rio (YB): Espejo electrico / INTERR. DE ESPEJO DE PUERTA ELÉCTRICO

Kia Rio (YB) Manual de Taller / Sistema eléctrico de la carrocería / Espejo electrico / INTERR. DE ESPEJO DE PUERTA ELÉCTRICO

Componentes y localización de los componentes

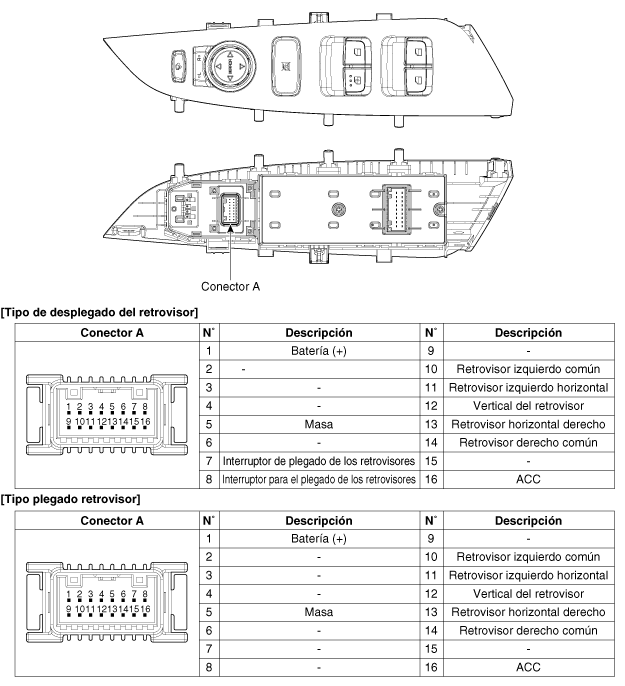

Componentes.

Interruptor de elevalunas del conductor

Diagramas esquemáticos

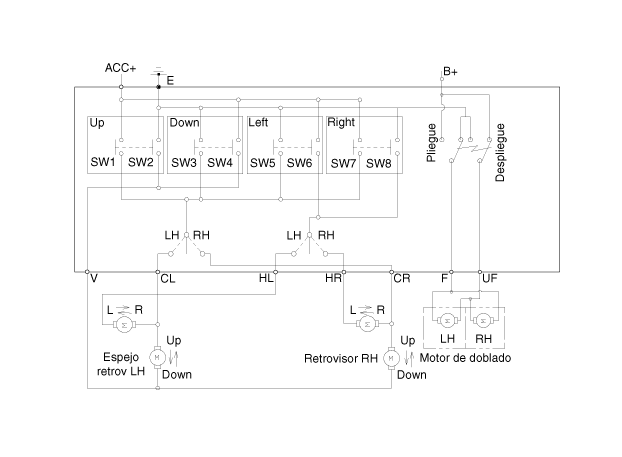

Diagrama del circuito

[Tipo de desplegado del retrovisor]

[Tipo plegado retrovisor]

Procedimientos de reparación

Extracción

1.	Desconecte el terminal negativo (-) de la batería.

2.	Desmonte el guarnecido de la puerta izquierda delantera. (Consulte el grupo de carrocería - "Guarnecido de la puerta delantera")

3.	Desmonte el conjunto del interruptor del retrovisor eléctrico (A) extrayendo ambos extremos de los soportes del interruptor (B).

Instalación

1.	Instale el interruptor del retrovisor eléctrico.

2.	Instale el guarnecido de la puerta delantera después de conectar el conector.

3.	Conecte el terminal negativo (-) de la batería.

Inspección

1.	Desmonte el guarnecido de la puerta izquierda delantera. (Consulte el grupo de carrocería - "Guarnecido de la puerta delantera")

2.	Desmonte el interruptor del retrovisor eléctrico (A) del guarnecido de la puerta.

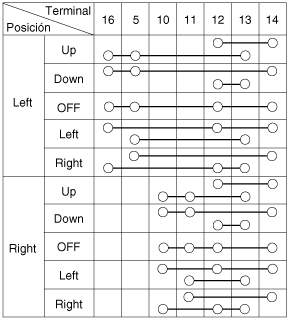

3.	Compruebe si existe continuidad entre los terminales en cada una de las posiciones del interruptor, según la tabla. [Interruptor del retrovisor eléctrico] [Interruptor de pliegue del retrovisor eléctrico]
