Kia Rio: Sistema de llave inteligente / Diagnóstico de la llave smart

Kia Rio (YB) Manual de Taller / Sistema eléctrico de la carrocería / Sistema de llave inteligente / Diagnóstico de la llave smart

Procedimientos de reparación

Inspección

Autodiagnóstico con Hi-Scan

Puede diagnosticar rápidamente defectos del sistema de la llave inteligente con el KDS/GDS. El KDS/GDS puede operar el actuador a la fuerza, controlar el valor de entrada/salida y el autodiagnóstico.

Las tres siguientes características serán el mayor problema en el sistema LLAVE SMART.

1.	Problema en la entrada de la unidad LLAVE SMART.

2.	Problema en la unidad LLAVE SMART.

3.	Problema en la salida de la unidad LLAVE SMART.

Por tanto, los siguientes tres diagnósticos serán el mayor proceso de solución.

1.	Problema de la entrada de unidad de LLAVE SMART: diagnóstico del interruptor

2.	Problema de la unidad de LLAVE SMART: diagnóstico de comunicación

3.	Problema de la salida de la unidad de LLAVE SMART: diagnóstico de salida del interruptor y antena

Diagnóstico del Interruptor

1.	Conecte el cable del KDS/GDS a la toma de diagnóstico del panel protector inferior en el lado del conductor y encienda el KDS/GDS.

2.	Seleccione el modelo del vehículo y el sistema LLAVE SMART.

3.	Seleccione "UNIDAD DE LA LLAVE SMART".

4.	Después de ENC ON, seleccione "Datos actuales".

Puede ver el estado de cada interruptor en el escáner después de conectar el proceso de datos actuales

VISUALIZACIÓN	Descripción
INTERR de palanca DI	ON: Pulse el botón para activarlo en la manilla de la puerta del conductor.
INTERR de palanca DD	ON: Pulse el botón para activarlo en la manilla de la puerta del acompañante.
INT de apertura del maletero	ON : Botón del portón trasero activado.
Posición P de marcha	ON: La palanca de cambios está en la posición P.
ENC.1	ON: El interruptor ENC está en posición ENC.
ACC	ON: El interruptor ENC está en posición ACC.
Interruptor de freno	ON: Interruptor del freno ON.

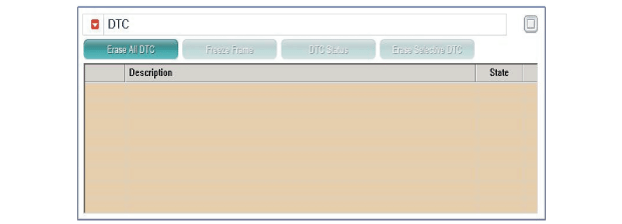

Diagnóstico de comunicación con el KDS/GDS (Autodiagnóstico)

1.	El diagnóstico de comunicación comprueba que cada componente vinculado funcione correctamente.

2.	Conecte el cable del KDS/GDS a la toma de diagnóstico del panel protector inferior en el lado del conductor.

3.	Después de ENC ON, seleccione "DTC".

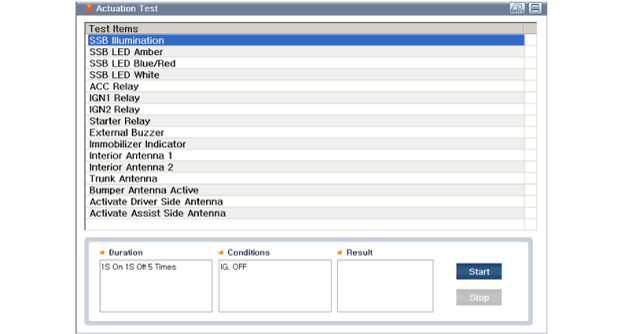

Diagnóstico de la actuación de la antena

1.	Conecte el cable del KDS/GDS a la toma de diagnóstico del panel protector inferior en el lado del conductor.

2.	Después de ENC ON, seleccione la "Prueba de actuación".

3.	Ajuste la llave inteligente cerca de la antena relacionada y hágala funcionar con el KDS/GDS.

4.	Si el LED de la llave smart parpadea, la llave smart es normal.

5.	Si el LED de la llave smart no parpadea, compruebe el voltaje de la batería de la llave smart.

Actuación de la antena

–	ANTENNA 1 DEL INTERIOR

–	ANTENNA 2 DEL INTERIOR

–	Antena del portón trasero

–	Antena del parachoques

–	Antena del techo del lado del conductor

–	Antena de la puerta del acompañante

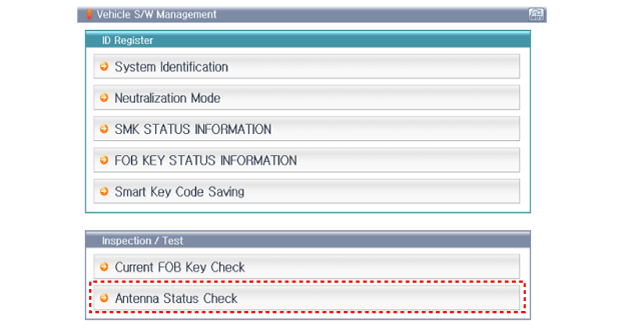

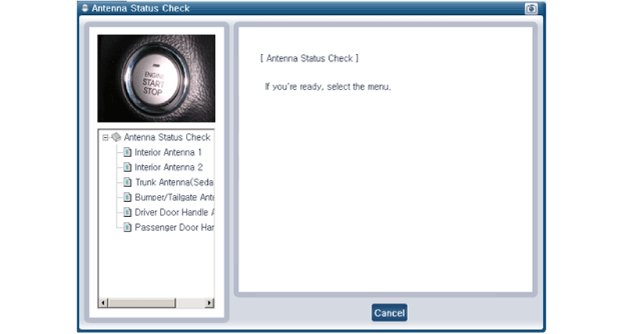

Comprobación del estado de la antena

1.	Conecte el cable del KDS/GDS a la toma de diagnóstico del panel protector inferior en el lado del conductor.

2.	Seleccione "Comprobación del estado de la antena".

3.	Después de ENC ON, seleccione "COMPROBACIÓN DEL ESTADO DE LA ANTENA".

4.	Ajuste la llave inteligente cerca de la antena relacionada y hágala funcionar con el KDS/GDS.

5.	Si la llave smart funciona correctamente, la antena relacionada, la llave smart (transmisión, recepción) y el receptor exterior son correctos.

Estado de la antena

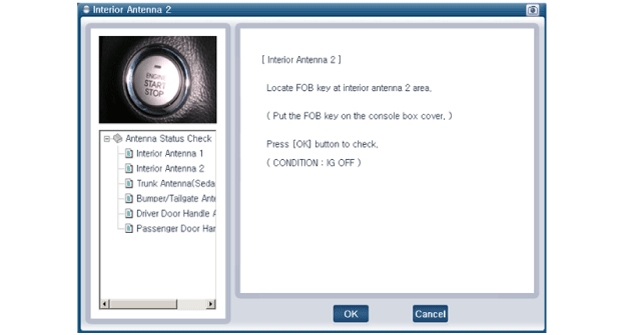

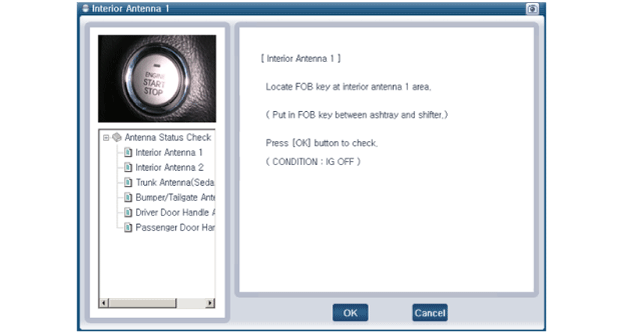

–	ANTENNA 1 DEL INTERIOR

–	ANTENNA 2 DEL INTERIOR

–	Antena del portón trasero

–	Antena del parachoques

–	Antena del techo del lado del conductor

–	Antena de la puerta del acompañante

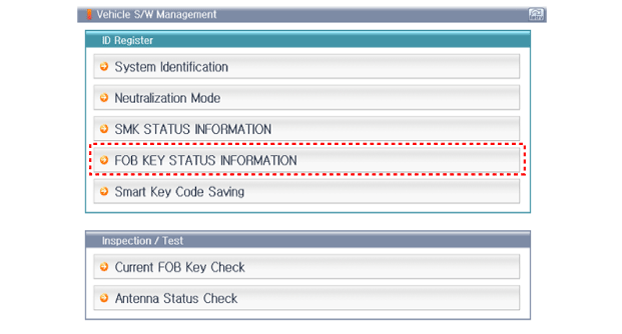

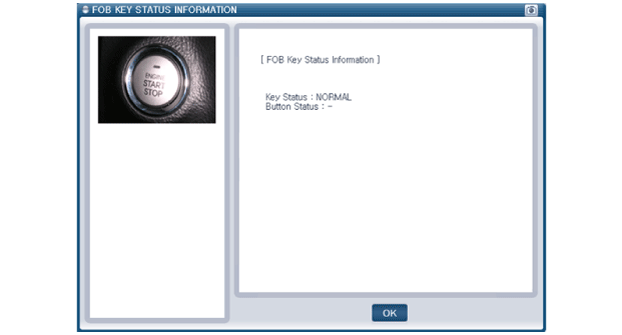

Comprobación del estado del MANDO A DISTANCIA

1.	Conecte el cable del KDS/GDS a la toma de diagnóstico del panel protector inferior en el lado del conductor.

2.	Después de ENC ON, seleccione "INFORMACIÓN DEL ESTADO DEL MANDO A DISTANCIA".

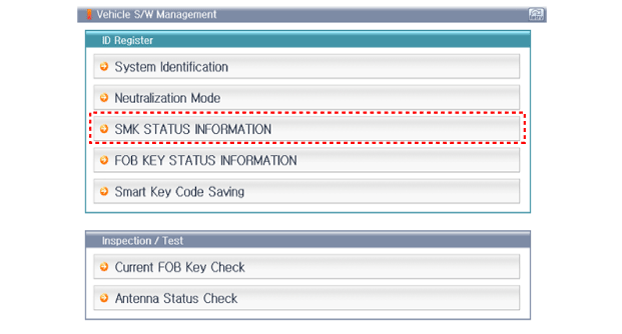

Comprobación del Estado de la Llave Smart

1.	Conecte el cable del KDS/GDS a la toma de diagnóstico del panel protector inferior en el lado del conductor.

2.	Después de ENC ON, seleccione "INFORMACIÓN DEL ESTADO DE SMK".

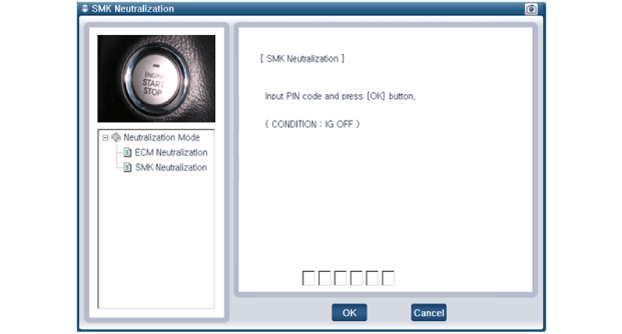

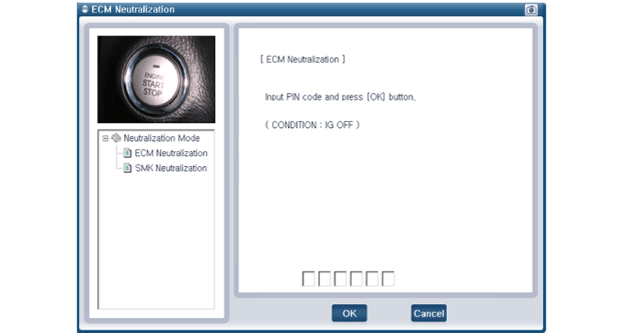

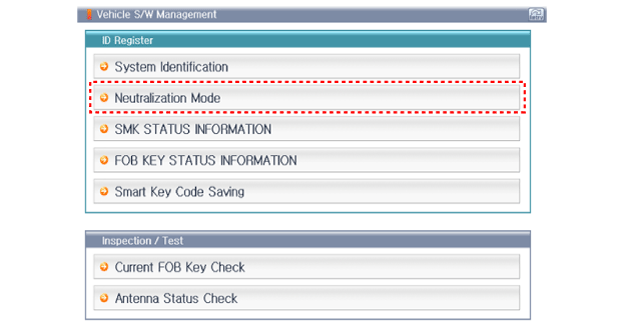

Neutralización de la Comprobación del Estado

1.	Conecte el cable del KDS/GDS a la toma de diagnóstico del panel protector inferior en el lado del conductor.

2.	Después de ENC ON, seleccione "Modo de neutralización".
