Kia Rio: Paragolpes trasero / Conjunto del parachoques trasero

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / Paragolpes trasero / Conjunto del parachoques trasero

Componentes y localización de los componentes

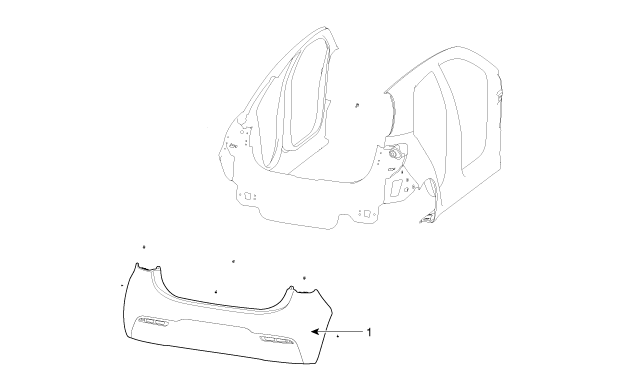

LOCALIZACIÓN DE LOS COMPONENTES

1. Cubierta del parachoques trasero

Procedimientos de reparación

Sustitución

Póngase guantes para proteger sus manos.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.	Separe la luz de combinación trasera (A) tras aflojar los tornillos de montaje.

2.	Desconecte la junta impermeable (A).

3.	Desconecte el conector de la luz de combinación trasera (A).

4.	Extraiga el fijador de montaje superior del parachoques trasero.

5.	Desmonte la cubierta inferior lateral del parachoques trasero tras aflojar los clips y las tuercas de montaje.

6.	Desmonte el parachoques lateral trasero después de aflojar los tornillos de fijación.

7.	Desacople los ganchos de goma (A) del silenciador (B).

8.	Afloje los pernos de fijación. (IZQ) (DCH)

9.	Desmonte el parachoques delantero tras desconectar el conector del cableado del parachoques trasero (A).

10.

El montaje debe realizarse en el orden inverso al desmontaje.

•	Asegúrese de que el conector está conectado correctamente.

•	Cambie los clips que estén dañados.
