Kia Rio (YB): Sistema Precalentamiento / Conjunto de la unidad del relé de incandescencia

Kia Rio (YB) Manual de Taller / Sistema electrico de motor / Sistema Precalentamiento / Conjunto de la unidad del relé de incandescencia

Características técnicas

Especificación

Elemento	Especificación
Voltaje nominal (V)	12
Operar voltaje (V)	6 ~ 16

Diagramas esquemáticos

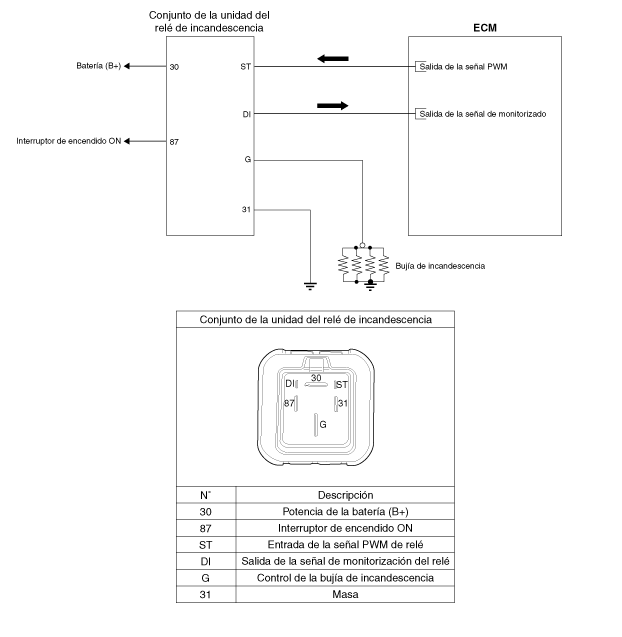

Diagrama del circuito

Procedimientos de reparación

Inspección

Compruebe la unidad del relé de incandescencia en la siguiente condición. De lo contrario, el conjunto de la unidad del relé de incandescencia podría no funcionar debido al calor de la bujía de incandescencia.

•	Temperatura de refrigerante = 60°C

•	En un plazo de 30 segundos tras ENC ON

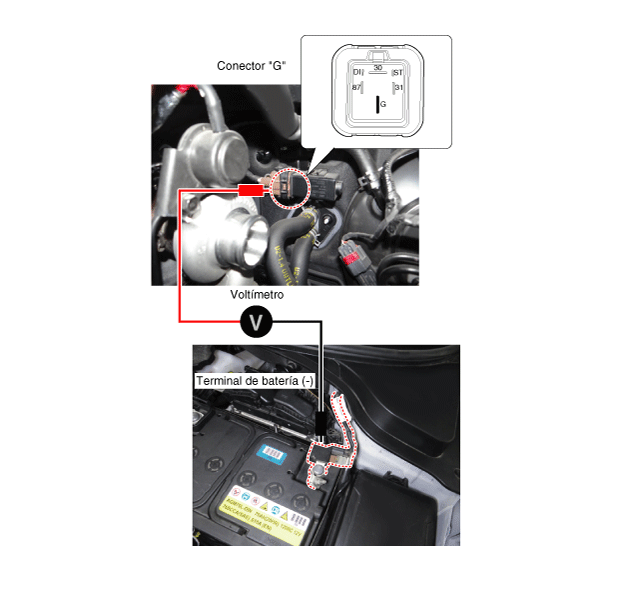

Mida el voltaje entre el terminal "G" del conector del conjunto de la unidad del relé de incandescencia y el terminal (-) de la batería.

Elemento	Condición
Elemento	Gire la llave de contacto a la posición "OFF"	Conecte el interruptor del encendido.
Normal	Aproximadamente 1 V	Voltaje de la batería
Irregular	Aproximadamente 0 V	Aproximadamente 0 V

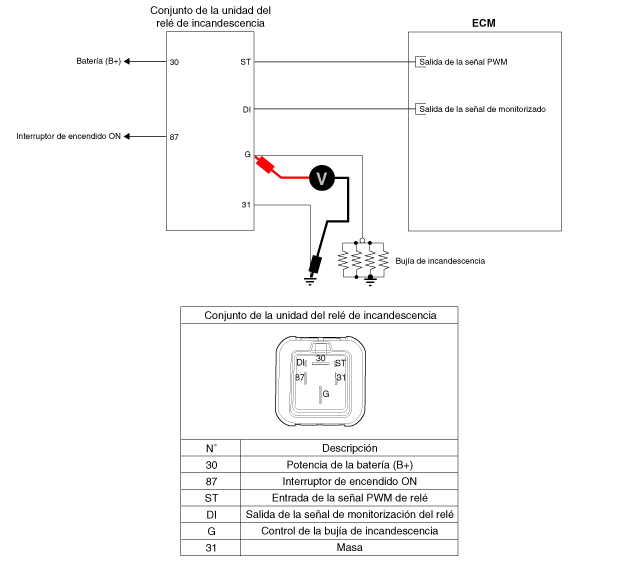

Diagramas Esquemáticos

Extracción

1.	Poner el interruptor de encendido en OFF y desconectar el terminal negativo (-) de la batería.

2.	Desmonte el filtro de aire. (Consulte el sistema mecánico del motor - "Filtro de aire")

3.	Retire las tuercas de fijación y desconecte el conector.

4.	Desmonte el conjunto de la unidad del relé de incandescencia (A) tras aflojar las tuercas de fijación.

Instalación

1.	El montaje debe realizarse en el orden inverso al desmontaje.
