Kia Rio: Sistema de control del motor / VÁLVULA REGULADORA DE PRESIÓN DEL RAÍL

Kia Rio (YB) Manual de Taller / Control del motor/Sistema de combustible / Sistema de control del motor / VÁLVULA REGULADORA DE PRESIÓN DEL RAÍL

Características técnicas
Especificación

Elemento
Especificación
Corriente de funcionamiento (A)
1,79 ~ 1,81
Frecuencia de operación (kHz)
1
Tipo de frecuencia
PWM

Descripción y operación
Descripción

La válvula de control de presión de combustible y la válvula reguladora de presión del raíl están instaladas en la bomba de alta presión y en el common rail, respectivamente. Estas válvulas controlan la entrada de combustible (alimentación) del depósito de combustible a través del filtro de combustible y la salida (retorno) al depósito de combustible del circuito de combustible de alta presión. Este sistema se llama "Sistema dual de control de presión de combustible" y puede controlar de forma precisa y rápida la presión de combustible de acuerdo con las diferentes condiciones del motor controlando la entrada y la salida de combustible de forma simultánea.

Diagramas esquemáticos
Diagrama del circuito

Diagnóstico de averías
Forma de onda de señal

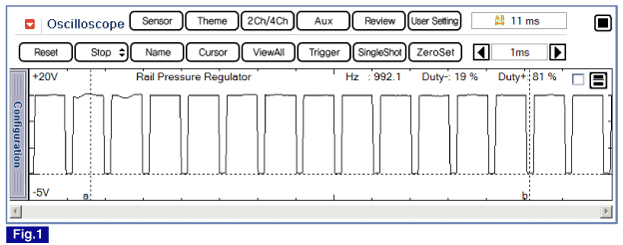

Fig.1) Forma de onda de la válvula del regulador de la presión del raíl a ralentí.

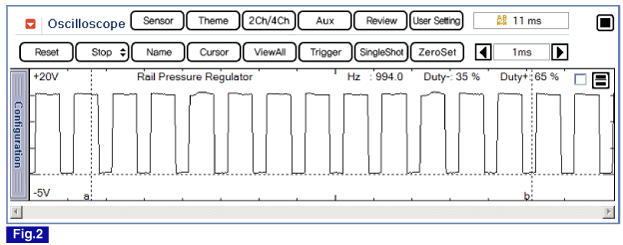

Fig.2) Forma de onda de la válvula del regulador de presión del raíl en aceleración.
