Kia Rio: Sistema mecanico de motor / Ventilador de refrigeración

Kia Rio (YB) Manual de Taller / Mantenimiento / Sistema mecanico de motor / Ventilador de refrigeración

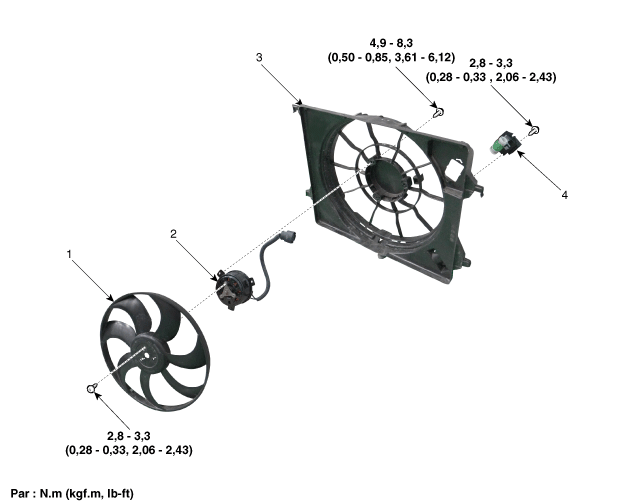

Componentes y localización de los componentes
Componentes

1. Resistencia del ventilador del refrigerador
2. Cubierta del ventilador del refrigeración
3. Motor del ventilador
4. Ventilador del refrigerador

Características técnicas
Características técnicas

Elemento
Especificación
120 W
220W
Tipo de ventilador
EXTRACTOR
EXTRACTOR
Control de la velocidad del ventilador
RESISTOR
RESISTOR
Velocidad de flujo de aire (㎥/h)
1700 -8% mín.
1900 -8% mín.
Velocidad del ventilador (rpm)
1600 ±8%
2000 ±8%
Corriente (A)
10,0 + 10% máx.
18,3 + 10% máx.

Descripción y operación
Descripción

[Tipo con aire acondicionado]

El ventilador de refrigeración funciona con 2 niveles (ALTO/BAJO). El módulo de control del motor (ECM) controla el ventilador de refrigeración de acuerdo a la temperatura del refrigerante, a la velocidad del vehículo y al funcionamiento del A/C.

[Tipo sin aire acondicionado]

El ventilador de refrigeración opera en el 1er nivel (HIGH). El módulo de control del motor (ECM) controla el ventilador de refrigeración de acuerdo a la temperatura del refrigerante, a la velocidad del vehículo y al funcionamiento del A/C.

Diagramas esquemáticos

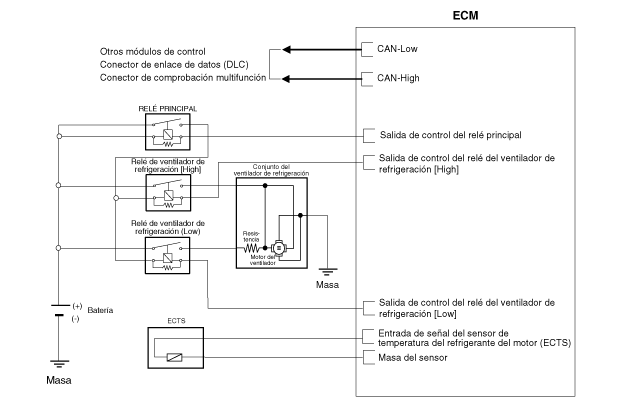

Diagrama del circuito

Procedimientos de reparación
Desmontaje y montaje
1.

Desmonte el radiador.

(Consulte el sistema de refrigeración - "Radiador")

2.

Extraiga el ventilador de refrigeración (A) del radiador.

RESISTOR

1.

Desmonte el filtro de aire.

(Consulte el sistema de admisión y escape - "Filtro de aire")

2.

Desconecte el conector (A) del mazo de cables y el conector del motor del ventilador (B).

3.

Desmonte la resistencia (A) de la caja del ventilador.

Par de apriete:

2,8 - 3,3N·m (0,28 - 0,33kgf·m, 2,06 - 2,43lb·ft)

4.

El montaje debe realizarse en el orden inverso al desmontaje.

Desmontaje
1.

Desmonte el ventilador de refrigeración (A) del conjunto del ventilador de refrigeración.

Par de apriete:

2,8 - 3,3N·m (0,28 - 0,33kgf·m, 2,06 - 2,43lb·ft)

2.

Desconecte el conector del motor del ventilador (A) de la resistencia.

3.

Desmonte el motor del ventilador (A) de la caja del ventilador de refrigeración.

Par de apriete:

4,9 - 8,3N·m (0,50 - 0,85kgf·m, 3,61 - 6,12lb·ft)

4.

Arme en el orden inverso al de desarmado. Refíerase a la Aviso del armado, pagina TR.

Inspección

Motor ventilador

1.

Desconecte el conector del motor del ventilador de la resistencia.

2.

Conecte el voltaje de la batería al terminal "+" y la masa al terminal "-"

3.

Compruebe que el motor del ventilador funciona correctamente.
