Kia Rio: Sistema de embrague / Tubo del embrague

Kia Rio (YB) Manual de Taller / Sistema de embrague / Sistema de embrague / Tubo del embrague

Componentes y localización de los componentes

Componentes

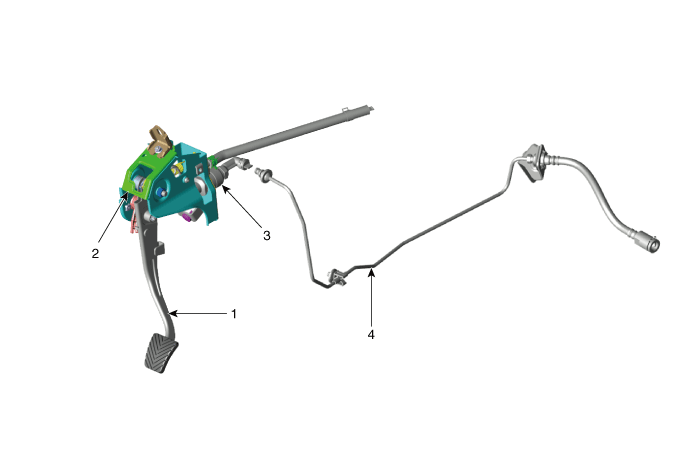

[Gasolina 1,2, 1,4]

1. Conjunto del pedal del embrague
2. Interruptor del embrague y de bloqueo de encendido

3. Cilindro maestro
4. Tubo del embrague

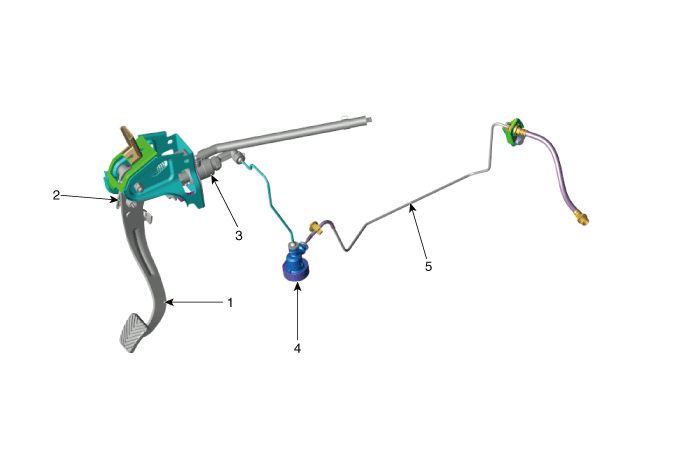

[Gasolina 1,0 T-GDI, Diesel 1,4]

1. Conjunto del pedal del embrague
2. Interruptor del embrague y de bloqueo de encendido
3. Cilindro maestro

4. Regulador del embrague
5. Tubo del embrague

Procedimientos de reparación

Extracción

[Gasolina 1,2, 1,4]

1.	Ponga el encendido en OFF y desconecte el cable (-) de la batería.

2.	Desmonte el conjunto del purificador de aire. G 1,2 MPI (Consulte "Sistema mecánico del motor : Purificador de aire") G 1,4 MPI (Consulte "Sistema mecánico del motor : Purificador de aire")

3.	Extraiga la batería y la bandeja de la batería. G 1,2 MPI (Consulte "Sistema eléctrico del motor : Batería") G 1.4 MPI (Consulte el sistema eléctrico del motor - "Batería")

Afloje el perno del conducto del tubo del embrague (A).

Tenga cuidado de no derramar líquido de frenos sobre la carrocería del vehículo, ya que podrían ocasionarse daños a la pintura; si se produce algún derrame, lave la zona afectada inmediatamente con agua.

5.	Desconecte el tubo del embrague (A).

6.	Afloje la tuerca del tubo del embrague (A)

[Gasolina 1,0 T-GDI, Diesel 1,4]

1.	Ponga el encendido en OFF y desconecte el cable (-) de la batería

2.	Desmonte el conjunto del purificador de aire. D 1,4 U2 TCI (Consulte "Sistema mecánico del motor : Purificador de aire") G 1,0 T-GDI (Consulte "Sistema mecánico del motor : Purificador de aire")

3.	Extraiga la batería y la bandeja de la batería. D 1,4 U2 TCI (Consulte "Sistema eléctrico del motor : Batería") G 1,0 T-GDI (Consulte "Sistema eléctrico del motor : Batería")

4.	Desmonte el filtro de combustible. (Solo para vehículos diesel) D 1,4 U2 TCI (Consulte "Control del motor / Sistema de combustible : Filtro de combustible")

5.	Desmonte el ECM. D 1,4 U2 TCI (Consulte "Control del motor / Sistema de combustible : Módulo de control del motor (ECM)") G 1,0 T-GDI (Consulte "Control del motor / Sistema de combustible : Módulo de control del motor (ECM)")

6.	Afloje los pernos del soporte del tubo del embrague (B) y después extraiga el pasador elástico, la tuerca abocinada (A) del regulador.

7.	Afloje los pernos del cilindro de desembrague (A) y después la tuerca del tubo del embrague (B) tras desmontar el conjunto del cilindro de desembrague (C).

Instalación

Al montar, se deben sustituir las juntas tóricas del tubo de embrague por unas nuevas.

1.	El montaje debe realizarse en el orden inverso al desmontaje.

2.	Tras equiparlo, realice el procedimiento de purga de aire después de verter el líquido de freno. (Consulte "Cilindro de desembrague : Ajuste")
