Kia Rio (YB): Sistema de embrague / REGULADOR

Kia Rio (YB) Manual de Taller / Sistema de embrague / Sistema de embrague / REGULADOR

Componentes y localización de los componentes

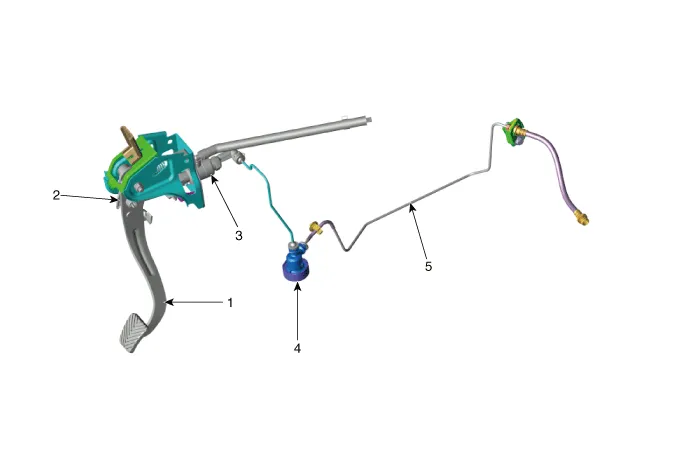

COMPONENTES

[Gasolina 1,0 T-GDI, Diesel 1,4]

1. Conjunto del pedal del embrague
2. Interruptor del embrague y de bloqueo de encendido
3. Cilindro maestro

4. Regulador del embrague
5. Tubo del embrague

Procedimientos de reparación

Extracción

[Gasolina 1,0 T-GDI, Diesel 1,4]

1.	Ponga el encendido en OFF y desconecte el cable (-) de la batería

2.	Desmonte el filtro de aire. D 1,4 U2 TCI (Consulte "Sistema mecánico del motor : Purificador de aire") G 1,0 T-GDI (Consulte "Sistema mecánico del motor : Purificador de aire")

3.	Extraiga la batería y la bandeja de la batería. D 1,4 U2 TCI (Consulte "Sistema eléctrico del motor : Batería") G 1,0 T-GDI (Consulte "Sistema eléctrico del motor : Batería")

4.	Desmonte el filtro de combustible. (Solo para vehículos diesel) D 1,4 U2 TCI (Consulte "Control del motor / Sistema de combustible : Filtro de combustible")

5.	Desmonte el ECM. D 1,4 U2 TCI (Consulte "Control del motor / Sistema de combustible : Módulo de control del motor (ECM)") G 1,0 T-GDI (Consulte "Control del motor / Sistema de combustible : Módulo de control del motor (ECM)")

6.	Extraiga el pasador elástico y la tuerca abocinada (A) y después desmonte el regulador (B).

Instalación

1.	El montaje debe realizarse en el orden inverso al desmontaje.

2.	Realice el procedimiento de purga de aire en el cilindro de desembrague después de verter el líquido de freno. (Consulte "Cilindro de desembrague : Ajuste")
