Kia Rio (YB): Sistema eléctrico de la carrocería / Sistema de alumbrado

Kia Rio (YB) Manual de Taller / Sistema eléctrico de la carrocería / Sistema de alumbrado

Características técnicas

Especificación

Elemento				Tipo	Vatios de la bombilla (W)
Delantero	Faros	Halogen	Bajo / Alto	H4 LL	55-60
			Luz de intermitente	PY21W	21
			Luces de posición	W5W	5
		Halógeno + SBL (Luz de posición)	Bajo / Alto	HB3 HL+	60
			Luz de intermitente	PY21W	21
			Luces de posición	LED	LED
		Halógeno + SBL (DRL / Luz de posición)	Bajo / Alto	HB3 HL+	60
			Luz de intermitente	PY21W	21
			Luces de posición	LED	LED
	LUCES DE MARCHA DIURNA (DRL)			LED	LED
	Luz de viraje estática (SBL)			H7 LL	55
	Luz antiniebla delantera			HB4	51
	Luz de intermitente de giro (lateral)			WY5W	5
	Luz intermitente de giro del retrovisor de la puerta			LED	LED
Trasero	Luz trasera combinada	TIPO DE BOMBILLA	Luz trasera	W5W L/L	5
			Luces traseras / de parada	P21/5W L/L	5
			Luz de intermitente	PY21W L/L	21
			Luz de marcha atrás	W16W	16
		Tipo LED	Luces traseras / de parada	LED	LED
			Luz de intermitente	PY21W	21
			Luz de marcha atrás	W16W	16
	Luces antiniebla traseras			LED	LED
	Lampara superior de freno	TIPO DE BOMBILLA		W5W	5
	Lampara superior de freno	Tipo LED		LED	LED
	LUZ DE PLACA DE MATRÍCULA			W5W	5
Interior	Luz de mapa			W10W	10
	Luz del habitáculo			FESTOON	10
	Luz del maletero			FESTOON	10
	LUZ DE CORTESÍA			FESTOON	5

Componentes y localización de los componentes

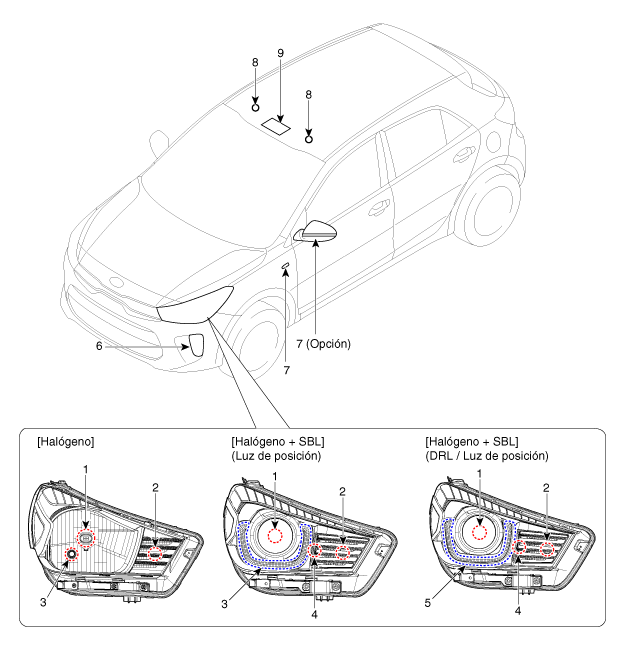

LOCALIZACIÓN DE LOS COMPONENTES

1 . Faro (función doble cruce/carretera)
2. Luz de intermitente de giro
3. Luz de posición
4 . Luz de curva estática (SBL)
5 . Luces de circulación diurna (DRL)

6 . Luces antiniebla
7 . Luz del intermitente (Retrovisor de la puerta / lateral)
8. Luz de cortesía
9 . Luz de lectura

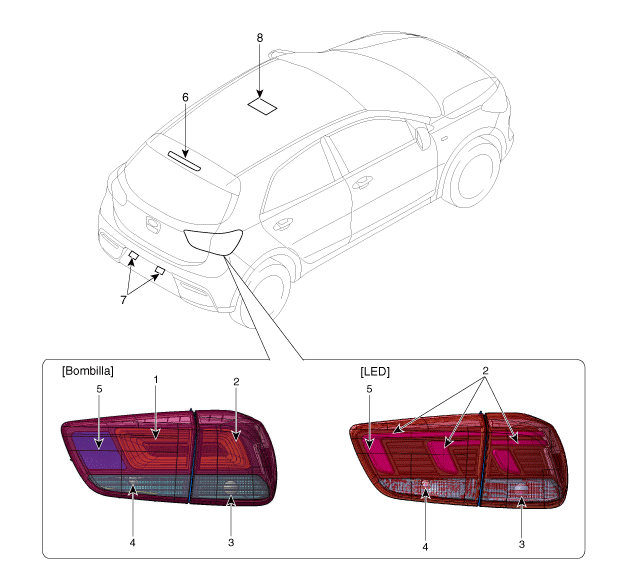

1 . Faros traseros
2. Luz de freno/de población
3 . Luz intermitente
4 . Luz de marcha atrás

5. Luz antiniebla
6
7 . Luz de matrícula
8. Luz del habitáculo
