Kia Rio: Carroceria (interior y exterior) / REVESTIMIENTO DEL MALETERO
Procedimientos de reparación
Póngase guantes para proteger sus manos.
|
• |
Use una herramienta de plástico para desmontar paneles y desmonte
las piezas interiores sin dañar la superficie.
|
• |
Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.
|
|
1. |
Desmonte el conjunto del asiento trasero.
(Consulte el asiento trasero- "Conjunto del asiento trasero")
|
2. |
Desmonte el guarnecido del umbral de la puerta trasera.
(Consulte el guarnecido interior - "Guarnecido protector de la puerta")
|
3. |

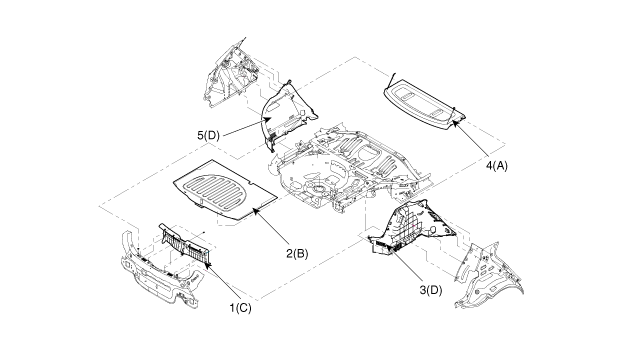

Desmonte la bandeja (A).
|
4. |
Desmonte la cubierta del maletero (B).
|
5. |
Desmonte el guarnecido transversal trasero (C).
|
6. |
Desmonte el guarnecido del lado del maletero (D) tras aflojar los tornillos
de montaje.
|
7. |
El montaje debe realizarse en el orden inverso al desmontaje.
Cambie los clips que estén dañados.
|
1. Guarnecido del transversal
trasero
2. Cubierta del maletero
3. Guarnecido lateral del maletero [RH]
|
4. Bandeja
5. Guarnecido lateral del maletero [DCH]
|
|
