Kia Rio: Cinturon seguridad delantero / Retractor del cinturón de seguridad delantero

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / Cinturon seguridad delantero / Retractor del cinturón de seguridad delantero

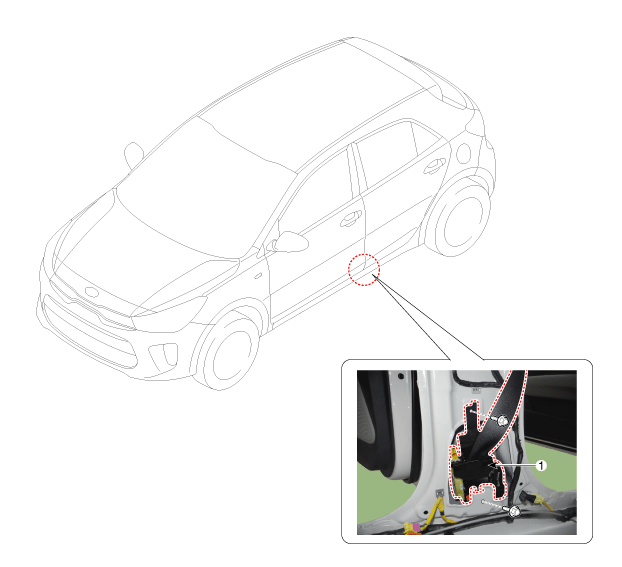

Componentes y localización de los componentes

LOCALIZACIÓN DE LOS COMPONENTES

1. Retractor del cinturón del asiento delantero

Procedimientos de reparación

Sustitución

1.	Desmonte el guarnecido superior de pilar central. (Consulte el guarnecido interior - "Guarnecido de la columna central")

Desmonte el anclaje superior del cinturón de seguridad delantero (A) tras aflojar el perno de montaje.

Par de apriete:

39,2 ~ 53,9 N.m (4,0 ~ 5,5 kgf.m, 28,8 ~ 39,8 lb-ft)

Desconecte el conector del retractor del cinturón de seguridad delantero (A).

Par de apriete:

7,8 ~ 11,8 N·m (0,8 ~ 1,2 kgf·m, 5,8 ~ 8,7 lb·pie)

4.	Extraiga el retractor del cinturón de seguridad del asiento delantero (A) tras aflojar los pernos de montaje.

El montaje debe realizarse en el orden inverso al desmontaje.

•	Asegúrese de que el conector está correctamente enchufado.

•	Cambie los clips que estén dañados.
