Kia Rio (YB) Manual de Taller / Sistema eléctrico de la carrocería / Limpia/Lavaparabrisas / Motor limpia delantero

Componentes y localización de los componentes

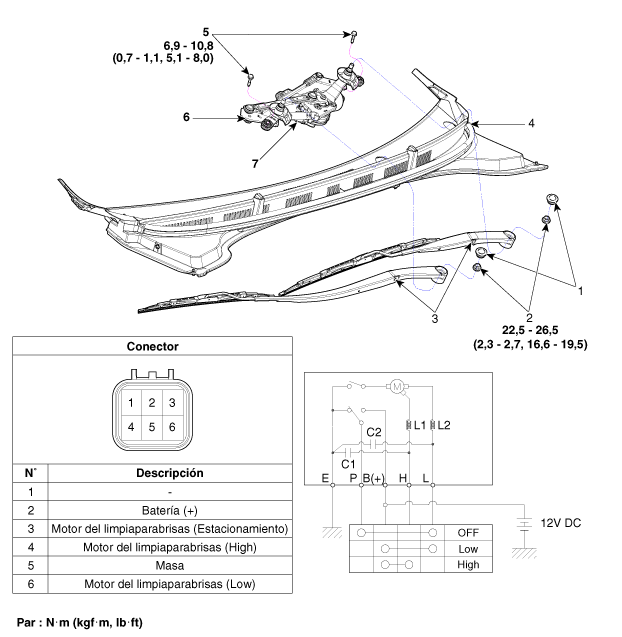

LOCALIZACIÓN DE LOS COMPONENTES

1. Tapa
2. Tuerca
3. Brazo y rasqueta del limpiaparabrisas
4. Cubierta del faldón superior

5. Perno
6. Conjunto de la articulación y el motor del limpiaparabrisas
7. Conector del motor de limpiaparabrisas

Procedimientos de reparación

Extracción

1.	Desconecte el terminal negativo (-) de la batería.

2.	Si es necesario, libere el clip de fijación de la escobilla tirando hacia arriba y desmonte la escobilla del interior del radio del brazo del limpiaparabrisas.

3.	Retire la cubierta superior. (Consulte el grupo de la carrocería - "Cubierta superior del capó")

4.	Desconecte el conector del motor del limpiaparabrisas (A).

5.	Desmonte el motor del limpiaparabrisas y el conjunto del varillaje (A) tras aflojar los pernos de montaje.

Sujete el brazo del cigüeñal del motor del limpiaparabrisas y retire la articulación superior (A).

•	Antes de desmontar el motor del limpiaparabrisas y el conjunto de conexiones, asegúrese de que las articualciones están paradas en la posición de parada automática.

•	Para montar correctamente el brazo del cigüeñal del motor del limpiaparabrisas, compruebe que la articulación está alineada con el brazo del cigüeñal en una línea recta y compruebe el ángulo de cada articulación.

•	Tenga cuidado de no doblar las articulaciones.

Desmonte la articulación inferior (A) del brazo del cigüeñal del motor del limpiaparabrisas.

•	Para montar correctamente el brazo del cigüeñal del motor del limpiaparabrisas, compruebe que la articulación está alineada con el brazo del cigüeñal en una línea recta y compruebe el ángulo de cada articulación.

•	Tenga cuidado de no doblar las articulaciones.

8.	Retire el brazo del cigüeñal (B) tras aflojar una tuerca (A).

9.	Desmonte el motor del limpiaparabrisas (A) tras extreaer los pernos de montaje.

Instalación

1.	Instale el motor del limpiaparabrisas.

Monte el brazo del cigüeñal.

Par de apriete:

14,7 ~ 19,6 N.m (1,5 ~ 2,0 kgf.m, 10,8 ~ 14,5 lb·pie)

Para montar el brazo del cigüeñal del motor del limpiaparabrisas, compruebe que la articulación está alineada con el brazo del cigueñal en una línea recta y ajuste correctamente el ángulo de cada articulación.

3.	Monte la articulación superior e inferior al brazo del cigüeñal del motor del limpiaparabrisas.

Monte el motor y la unidad de articulación del parabrisas y después acople el conector del motor del limpiaparabrisas.

Par de apriete:

6,9 ~ 10,8 N.m (0,7 ~ 1,1 kgf.m, 5,1 ~ 8,0 lb·pie)

5.	Monte el cubrierta superior del salpicadero.

Instale el brazo y la rasqueta del limpiaparabrisas.

Par de apriete:

22,5 - 26,5 N·m (2,3 - 2,7 kgf·m, 16,6 - 19,5 lb·ft)

Después se debe girar el motor del limpiaparabrisas para asegurarse de que está en la posición de parada.

Si es necesario, ajuste el brazo y la escobilla del limpiaparabrisas.

7.	Monte el brazo y la rasqueta del limpiaparabrisas en la posición especificada. Posición de parada automática (escobilla)

Inspección

Desmonte el conector del motor del limpiaparabrisas.

N°	Descripción
1	-
2	Batería (+)
3	Motor del limpiaparabrisas (estacionamiento)
4	Motor del limpiaparabrisas (velocidad rápida)
5	masa
6	Motor del limpiaparabrisas (velocidad lenta)

2.	Conecte el cable positivo (+) de la batería al terminal 2 y el negativo (-) al terminal 5.

Comprobación (Con KDS/GDS)

Pueden diagnosticarse rápidamente fallos del sistema eléctrico de la carrocería con el sistema de diagnóstico del vehículo (KDS/GDS).

El sistema de diagnóstico (KDS/GDS) proporciona la siguiente información.

(1)	Autodiagnóstico: Comprobación del fallo y número de código (DCT)

(2)	Datos actuales: Comprobación del estado de los datos de entrada y salida del sistema

(3)	Prueba de actuación: Comprobación del estado de funcionamiento del sistema

(4)	Función adicional: Control de otras características incluyendo el ajuste de opciones del sistema y el ajuste del punto cero

2.	Seleccione el 'Modelo de vehículo' y 'Módulo de control de la carrocería (BCM)' a inspeccionar para comprobar el vehículo con el comprobador.

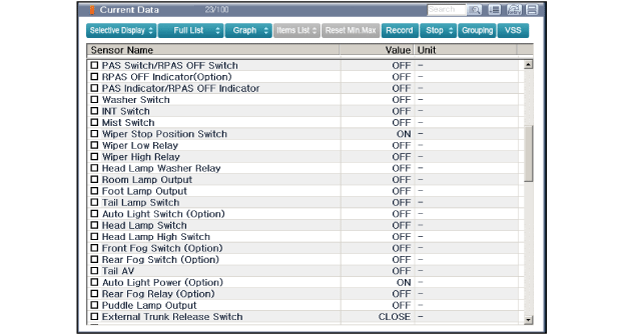

3.	Seleccione el menú 'Current data" para buscar el estado actual de los datos de entrada y salida.
