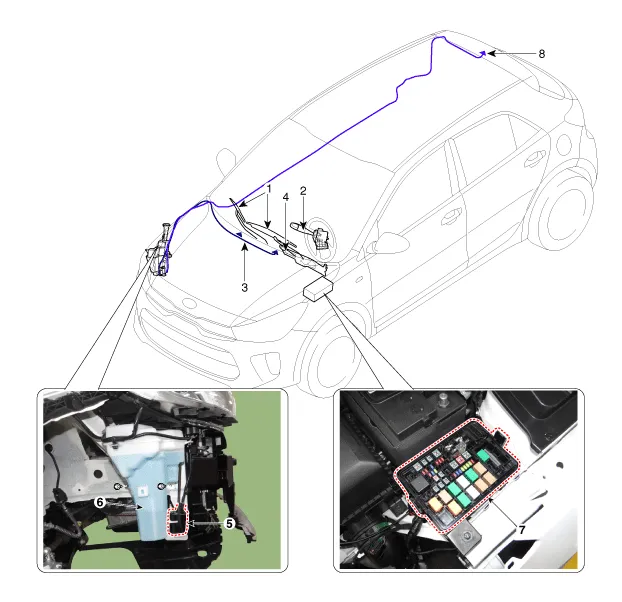

| LOCALIZACIÓN DE LOS COMPONENTES |

| 1. Brazo y rasqueta del limpiaparabrisas
2. Interr del lava y limpiaparabrisas 3. Boquilla y manguera del lavaparabrisas 4. Conjunto de conexión y motor del limpiparabrisas |
5. Motor del lavaparabrisas
6. Depósito de reserva del lavaparabrisas 7. Relé del lavaparabrisas/limpiaparabrisas 8. Manguera y tobera de lavado trasero |
