Componentes y localización de los componentes

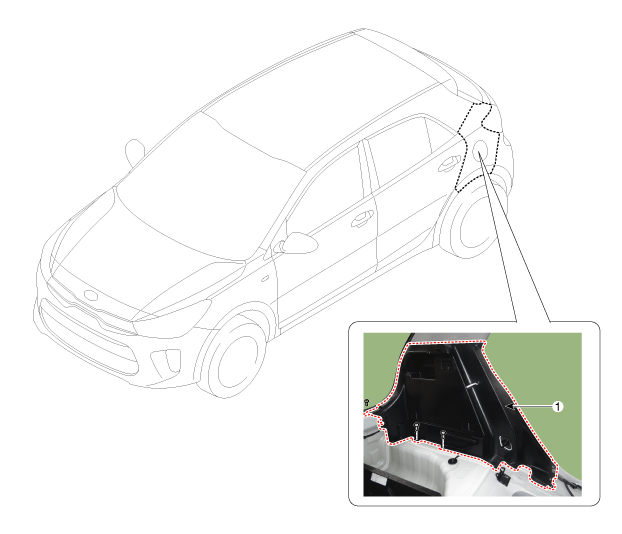

LOCALIZACIÓN DE LOS COMPONENTES

1. Guarnecido lateral del maletero


Procedimientos de reparación
Sustitución


Póngase guantes para proteger sus manos.



Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.

Desmonte el conjunto del asiento trasero.

(Consulte el asiento trasero- "Conjunto del asiento trasero")

2.

Desmonte el guarnecido del umbral de la puerta trasera.

(Consulte el guarnecido interior - "Guarnecido protector de la puerta")

3.

Retire la moldura transversal trasera.

(Consulte el guarnecido interior - "Guarnecido del transversal trasero")

4.

Retire ligeramente el burlete lateral del cuerpo de la puerta trasera.

5.

Separe el anclaje inferior del cinturón de seguridad trasero (A) después de aflojar el perno de montaje.

Par de apriete:

39,2 ~ 53,9 N.m (4,0 ~ 5,5 kgf.m, 28,8 ~ 39,8 lb-ft)

6.

Desmonte el guarnecido lateral del maletero (A) después de aflojar los pernos de montaje.

7.

El montaje debe realizarse en el orden inverso al desmontaje.



Cambie los clips que estén dañados.
