Kia Rio: Sistema eléctrico de la carrocería / Luz automatica

Kia Rio (YB) Manual de Taller / Sistema eléctrico de la carrocería / Luz automatica

Características técnicas
Características técnicas

Elemento
Características técnicas
Tensión nominal
5 V
CARGA
Máx. 1 mA (Carga del relé)
Iluminación (LUX)
50
1,22 ± 0,27V
150
3,23 ± 0,71V

Componentes y localización de los componentes

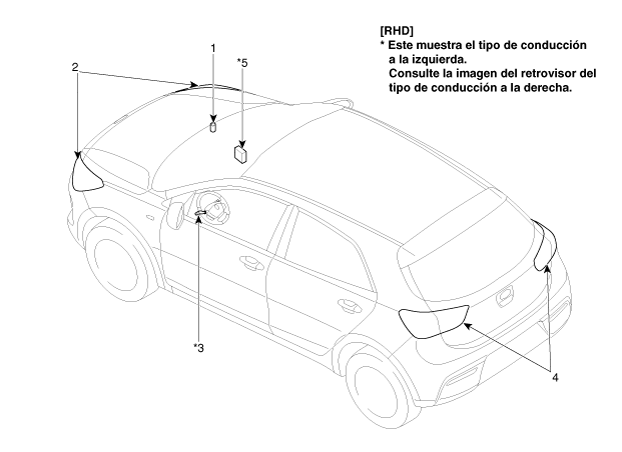

LOCALIZACIÓN DE LOS COMPONENTES

1. Sensor de luces automáticas
2. Faros
3. Interruptor de alumbrado (Auto)
4. Luces traseras
5. BCM (Módulo de control de la carrocería)

Diagramas esquemáticos

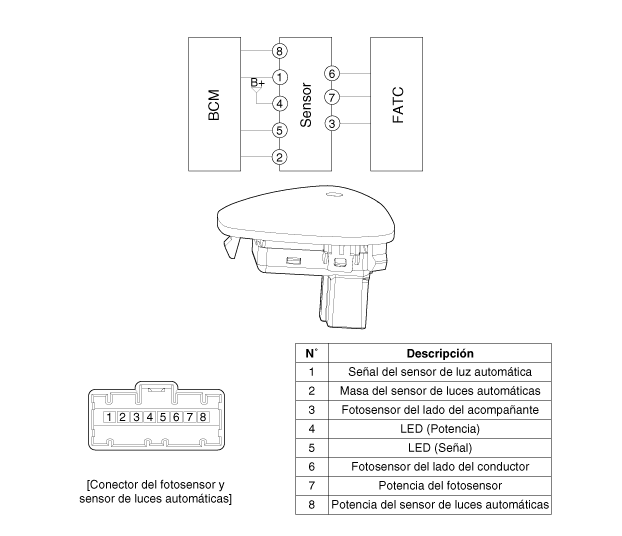

Diagrama del circuito

Descripción y operación
Descripción

Se trata de un sistema que usa el sensor de la iluminación para encender de forma automática la luz trasera y los faros basándose en el cambio en las condiciones de iluminación ambientales del entorno. Se activa cuando el vehículo entra/sale de un túnel, o cuando la iluminación ambiental del entorno cambia debido a la lluvia, nieve o niebla. Las precauciones a tomar para el uso de este sistema son las siguientes.

1.

No coloque ningún otro dispositivo encima de este dispositivo.

2.

Asegúrese de cambiar a modo manual en caso de visibilidad reducida a causa del clima, como por ejemplo a causa de la niebla, lluvia densa, o tiempo nublado.

3.

La intensidad de la iluminación en un vehículo no es siempre constante, y el tiempo de encendido y apagado de las luces puede variar según el clima, la estación, y el entorno.

4.

Use este sistema solamente durante el amanecer y la puesta de sol, y controle manualmente el encendido y apagado de las luces en condiciones generales.

5.

Puede producirse un error si se aplica una capa fina que pueda cambiar la iluminación interior.
